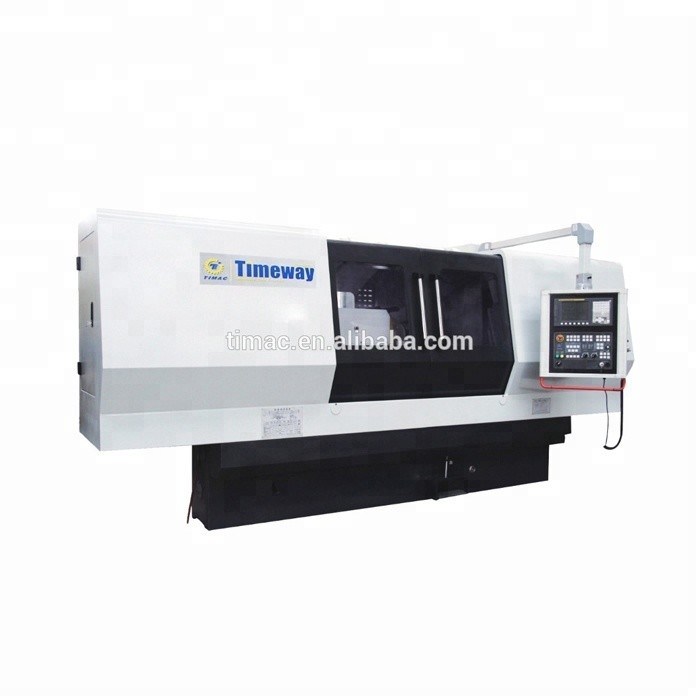

Máquina de rectificação CNC do eixo de cam para redondeza O.D 1.5um e peso máximo da peça 150kg
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Certificação: | CE ISO |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $50,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira ou palete de madeira |
| Habilidade da fonte: | 200 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Tipo: | Máquina de rectificação de eixo de camada CNC | CNC ou não: | CNC |
|---|---|---|---|
| Condição: | Novos | Voltagem: | 380 V 50 Hz |
| Dimensão ((L*W*H): | Como situação real | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Cores: | De acordo com as necessidades do cliente | Altura do centro: | 180 mm |
| Peso máximo do workpiece: | 150 kg | Velocidade periférica da roda: | 35m/s |
| Velocidade do eixo da roda: | 1100RPM | Escuridão (O.D.): | 1,5um |
| A rugosidade da superfície: | Ra0,32um | Comprimento e diâmetro do engarrafamento: | Personalizações |
| Sistema CNC: | Sistema CNC SYNTEC de Taiwan ou outros | Tamanho da roda: | 600*75*305 mm |
| Duração máxima de moagem: | 1000 mm | Peso: | Como situação real |
| Máximo Grinding Diâmetro: | 320 mm | Potência: | 21.475kw |
| Porto: | Porto da China | ||
Descrição de produto
Máquina de rectificação de eixo de camada (crankshaft) CNC

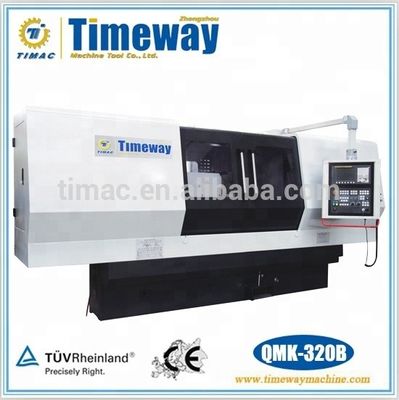

QMK-200H QMK-320B QMKE-200H
Principais funções e características
1Esta série de máquinas é o equipamento de processamento ideal de automóveis, motocicletas e outros eixos de camas do motor, com alta eficiência, boa precisão, operação simples, alto custo,que permitam a uma pessoa operar mais de uma.
2. Utilizando o sistema CNC SYNTEC de Taiwan (outros sistemas também podem ser configurados de acordo com o costume, como o sistema CNC FANUC ou SIEMENS).
3. Quadro de rodas com montagem de fuso híbrido de alta velocidade, com alta precisão de rotação, rigidez e outras características.
4Usando software proprietário de máquinas de moagem CNC.
5Configurar uma caixa elétrica separada, um reservatório e um reservatório de filtragem.
6O motor da roda adota um dispositivo de ajuste de frequência AC, que pode basicamente atingir uma velocidade linear constante de moagem.
Acessórios principais
- Compatível com aparelhos elétricos
- Núcleo da roda
- Arco de equilíbrio
- Tipo aberto de repouso constante
- Extractor de rodas
- Separador magnético
Acessórios extras
- Estabilizador de rodas
- Instrumento de medição do diâmetro
Parâmetros técnicos
| Especificações | Unidades | QMK-200H*500 QMKE-200H*500 | QMK-320B*1000 QMKE-320B*1000 |
| Dia. para ser terra. | mm | Φ8-Φ200 | Φ8-Φ320 |
| Comprimento máximo a moer | mm | 500 | 1000 |
| Altura do centro | mm | 135 | 180 |
| Distância entre centros | mm | 500 | 1000 |
| Centro de equipamento | Morse 4# | Morse 5# | |
| Centro de cauda | Morse 4# | Morse 4# | |
| Peso máximo da peça a moer | Quilos | 30 | 150 |
| Tamanho da roda | mm | Φ400*50*Φ203 | Φ600*75*Φ305 |
| Velocidade periférica da roda | m/s | 35 | 35 |
| Velocidade de rotação do fuso da roda | RPM | 1100 | 1100 |
| Número de pulsos mínimos no eixo X | mm | 0.001 | 0.001 |
| Número de pulsos mínimos no eixo Z | mm | 0.001 | 0.001 |
| Arredondamento | Um... | 1.5 | 1.5 |
| Dia. uniformidade na secção longitudinal | Um... | 5 | 5 |
| A rugosidade da superfície | Um... | Ra0.32 | Ra0.32 |
| Potência total do motor | kW | 10.825 | 21.475 |
| Potência do servomotor longitudinal | kW | 1.6 ((6N.m) | 3.9 ((15N.m) |
| Potência do servomotor transversal | kW | 1.6 ((6N.m) | 3.9 ((15N.m) |

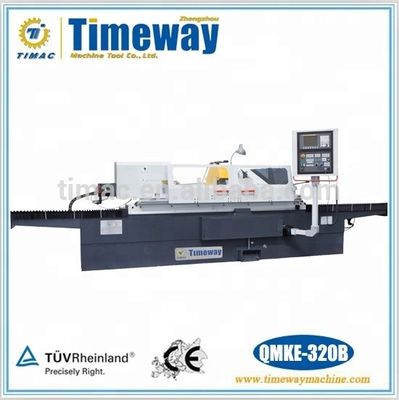

Notas: Diferença máxima entre a série QMK e a série QMKE: a série QMK adota escudo de proteção total; a série QMKE adota escudo de semi-proteção.

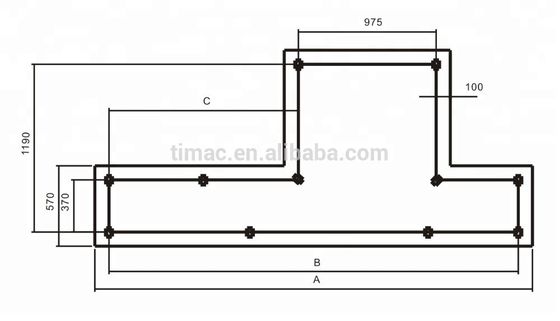

Desenho de fundação
A profundidade da fundação depende das propriedades do solo, mas deve ser inferior a 400 mm
