24 m/min Velocidade de alimentação rápida Centro de usinagem horizontal para produção
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timway |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $78,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 5800*4800*3800 | Peso (T): | 15 t |
| Tamanho da tabela (mm): | 800*800 | Sistema de controlo CNC: | GSK, FANUC, Siemens |
| Número de eixos: | 3, 4, 5 | Viagem da mesa (X) (mm): | 1600 |
| Viagem da mesa (Y) (mm): | 1000 | Viagem da mesa (Z) (mm): | 1000 |
| Precisão de posicionamento (mm): | 0,02 | Repetitividade (X/Y/Z) (mm): | 0,015 |
| Intervalo de velocidade do fuso (rpm): | 0 - 6000 r.p.m | Potência do motor do fuso ((kW): | 15/18.5 |
| Máximo Tabela Carga (quilogramas): | 2000 kg | Velocidade de alimentação (mm/min): | 1 - 8000 mm/min |
| Min. Tempo de troca de ferramentas: | 9 | Capacidade do repositório de ferramentas: | 16, 20 |
| Principais pontos de venda: | Automático | Garantia: | 13 meses |
| Voltagem: | 220V/380V | Tipo de comercialização: | Novo produto 2020 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Nome do produto: | Centro de usinagem horizontal |
| Tipo de máquina: | Máquina CNC | Aplicação: | Centro de Mecânica de Metais |
| Palavras-chave: | Máquina horizontal Cetner | CNC ou não: | Sistema CNC |
| Processamento: | Centro Chinês de Mecânica CNC | Tamanho da mesa de trabalho: | 800*800 |
| Número de eixos: | 3 | Viagens no eixo X: | 1600 mm |
| Curso da Y-linha central: | 1000 mm | Indústrias aplicáveis: | Fabricação |
| Localização da sala de exposição: | Itália, Brasil, Peru, Indonésia, Índia, México, Rússia, EAU | Componentes essenciais: | Motores |
| Velocidade de alimentação rápida ((m/min): | 24 | Porto: | Porto da China |
Descrição de produto
Descrição do produto

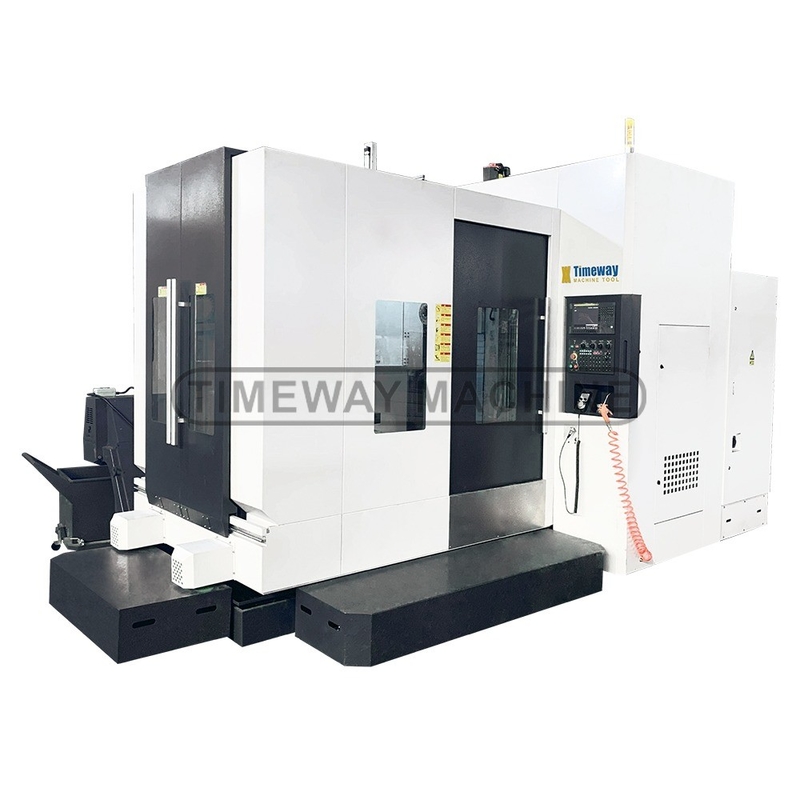

Centro de usinagem horizontal
Acessórios de série:

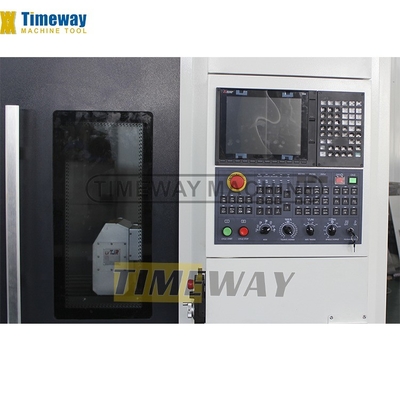

√ Sistema CNC FANUC 0i MF
√ X/Y: trilhos de guia lineares, Z: trilho de guia deslizante
√ Taiwan BT40 fuso, 8000 rpm

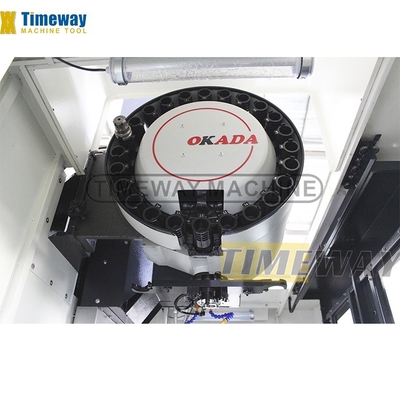

√ ATC de tipo disco de Taiwan com 24 ferramentas
√ Revestimento completo
√ Gerador de pulso manual (MPG)
√ Interface USB e LAN
√ Lâmpada de trabalho
√ Lâmpada piloto
√ Sistema de arrefecimento
√ Sistema de lubrificação automática centralizada
√ Explosão de ar do fuso
√ Pistola de ar
√ Arvore de moagem e parafusos
√ Trocador de calor para armário elétrico
√ Ferramentas e caixa de ferramentas
√ Cuneira e parafusos de nivelamento
√ Manual de utilização (em inglês)
√ Taiwan BT40 fuso, 8000 rpm
√ ATC de tipo disco de Taiwan com 24 ferramentas
√ Revestimento completo
√ Gerador de pulso manual (MPG)
√ Interface USB e LAN
√ Lâmpada de trabalho
√ Lâmpada piloto
√ Sistema de arrefecimento
√ Sistema de lubrificação automática centralizada
√ Explosão de ar do fuso
√ Pistola de ar
√ Arvore de moagem e parafusos
√ Trocador de calor para armário elétrico
√ Ferramentas e caixa de ferramentas
√ Cuneira e parafusos de nivelamento
√ Manual de utilização (em inglês)
Acessórios opcionais:
_MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ 4o eixo
_ Fusão de accionamento directo (10000, 12000, 15000 rpm)
_ Bocal circular do líquido de resfriamento
_ Fluido de arrefecimento através do fuso (CTS)
_ Frigorífico de óleo do fuso
Ar condicionado
_ Transportador de chips de tipo cadeia
- Pistola de água.
_ Portão de segurança
_ Sistema de medição de ferramentas
_ Sistema de medição da peça de trabalho
_ 4o eixo
_ Fusão de accionamento directo (10000, 12000, 15000 rpm)
_ Bocal circular do líquido de resfriamento
_ Fluido de arrefecimento através do fuso (CTS)
_ Frigorífico de óleo do fuso
Ar condicionado
_ Transportador de chips de tipo cadeia
- Pistola de água.
_ Portão de segurança
_ Sistema de medição de ferramentas
_ Sistema de medição da peça de trabalho
Especificações
Especificações | Unidade | HMC630A | HMC800 |

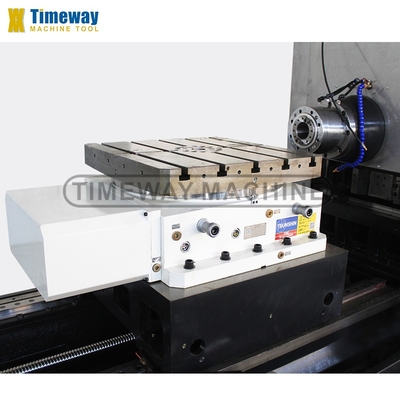

Tamanho portátil | mm | 630x630 | 800x800 |
Número da mesa de trabalho | Peças | 1 | 1 |
Indicação da tabela de trabalho | ° | 00,001° | 00,001° |
Espaço em T da mesa de trabalho (distância no-sizex) | - | 18 de Maio de 152.5 | 5/22/165 |
Velocidade de rotação da mesa de trabalho | RPM | 11.1 | 11.1 |
Capacidade de carga da mesa de trabalho | Quilos | 1000 | 2000 |
Força de bloqueio (35 kg/cm2) | kg/m | 4000 | 5000 |
Viagem no eixo X | mm | 1200 | 1800 |
Viagem no eixo Y | mm | 810 | 1400 |
Viagem no eixo Z | mm | 700 | 900 |
Distância entre o centro do fuso e a mesa de trabalho | mm | -60-740 | -305-1105 |
Distância entre o nariz do fuso e o centro do fuso | mm | 215 a 880 | 250 a 1100 |
Espinhas cónicas | - | BT2 serviços de informação | BT2 serviços de informação |
Velocidade máxima do fuso | RPM | 6000 | 6000 |
Estilo/estação ATC | - | 24 (Disc) | 40 (Cadeia) |
Diâmetro máximo da ferramenta | mm | Φ78/Φ125 | Φ125 |
Comprimento máximo da ferramenta | mm | 300 | 400 |
Peso máximo da ferramenta | Quilos | 8 | 20 |
Tempo de mudança de ferramenta | sec | 7 | 7 |
Velocidade de alimentação no eixo X/Y/Z | mm/min | 1-8000 | 1-8000 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 12/12/12 | 18/12/18 |
Tipo de guia do eixo X/Y/Z | - | deslizamento | X/Z: linear/Y: deslizante |
Precisão de posicionamento no eixo X/Y/Z | mm | 0.01 | 0.015 |
Precisão de reposicionamento do eixo X/Y/Z | mm | 0.006 | 0.008 |
Precisão de posicionamento no eixo B | sec | 10" | 10" |
Potência do motor principal | kW | 15/18.5 | 15/18.5 |
Torque do motor de alimentação do eixo X/Y/Z | NM | 16/18/20 | 26/30/30 |
Torque do motor de alimentação do eixo B | NM | 15 | 20 |
Capacidade | KVA | 50 | 50 |
Pressão do ar | kg/cm2 | 8 | 8 |
Sistema CNC | - | FANUC | FANUC |
Peso da máquina | Quilos | 8000 | 12000 |
Dimensões da máquina (LxWxH) | mm | 4285x3120x3280 | 5800x4800x3800 |
Imagens detalhadas
