Equipado com o 4o eixo para usinagem de peças redondas.
Equipado com mesa giratória NC do tipo "cradle" no eixo B+C.
Equipado com mesa giratória NC do eixo A+C.
Equipado com cabeça giratória (eixo B) + mesa giratória NC (eixo C).
 |

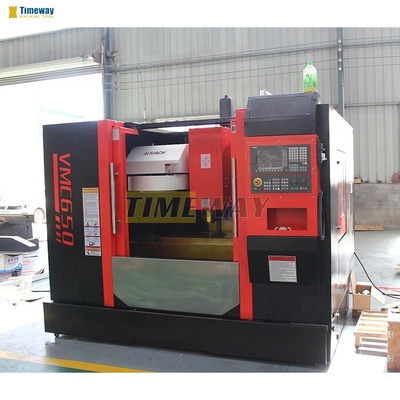

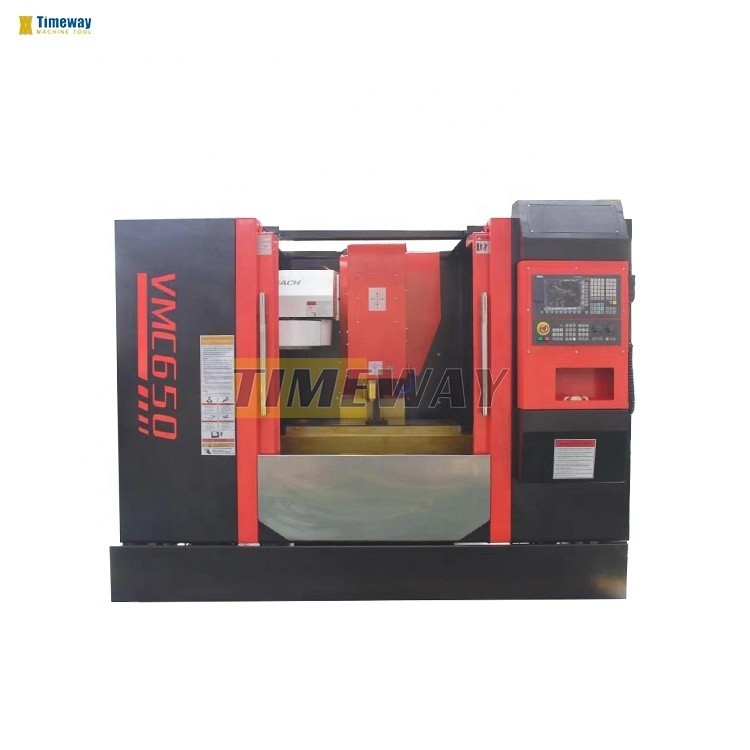

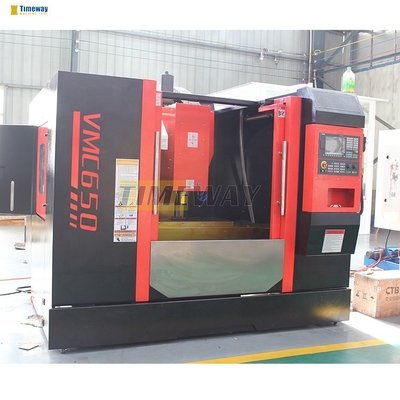

Máquina de fresagem CNC Centro de usinagem vertical com repetibilidade X/Y/Z de ±0,008 mm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMEWAY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $33,680.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira |
| Habilidade da fonte: | 800 conjuntos por ano |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 2400 x 1900 x 2400 mm | Peso (T): | 3,5 T |
| Tamanho da tabela (mm): | 420x800 | Sistema de controlo CNC: | A SIEMENS |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 600 |
| Viagem da mesa (Y) (mm): | 450 | Viagem da mesa (Z) (mm): | 500 |
| Precisão de posicionamento (mm): | ± 0.01 | Repetitividade (X/Y/Z) (mm): | ± 0.008 |
| Intervalo de velocidade do fuso (rpm): | 1 - 8000 rpm | Potência do motor do fuso ((kW): | 5,5/7,5 |
| Máximo Tabela Carga (quilogramas): | 400 kg | Velocidade de alimentação (mm/min): | 1 - 10000 mm/min |
| Min. Tempo de troca de ferramentas: | 2 | Capacidade do repositório de ferramentas: | 16 |
| Principais pontos de venda: | Automático | Garantia: | 1 ano |
| Voltagem: | 220-460 V, 50/60 Hz | Tipo de comercialização: | Produto quente 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | T-entalhes: | 5-18-80 mm |
| Distância entre o nariz do fuso e a mesa: | 100-600mm | Sistema CNC opcional: | FANUC/MITSUBISHI/Fagor |
| Estilo ATC: | Crousel (16 ferramentas) | Peso das ferramentas: | 8 kg |
| Diâmetro da ferramenta: | 78/120 mm | Max. comprimento da ferramenta: | 300 mm |
| Fornecimento de energia: | 18kva | Exigência de ar: | 6 a 8 kg/cm2 |
| Cores: | Requisitos dos clientes | Indústrias aplicáveis: | Fabricação de máquinas, Usos domésticos, Impressões, Energia e Minas |
| Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, México, Rússia, Espanha | Velocidade de alimentação rápida ((m/min): | A Bíblia, 15/1 |
| Componentes essenciais: | Sistema do CNC de Siemens | ||
Descrição de produto
Descrição dos produtos
Aplicações do centro de usinagem vertical:
O centro de usinagem vertical da série VMC é um centro de usinagem vertical controlado por CNC (dispositivo de controle numérico de computador) e que executa processamento de corte.Aquecimento e moagem; pode resolver o processamento de peças complexas, precisas, de pequenos lotes e de várias variedades.
Especificações | Unidade | VMC650 |
Tipo de guia do eixo X/Y/Z | / | Ferrovias guias deslizantes |
Capacidade | ||
Viagem no eixo X | mm | 700 |
Viagem no eixo Y | mm | 450 |
Viagem no eixo Z | mm | 450 |
Tabela | ||
Tamanho da tabela | mm | 1000×420 |
Capacidade de carga | Quilos | 400 |
Esferas em T (n.o/largura/altura) | mm | 5-18-80 |
Distância entre o nariz do fuso e o centro da mesa | mm | 130 a 630 |
Espinha | ||
Distância entre o centro do fuso e a coluna | mm | 495 |
Espinhas cónicas | / | BT2 |
Velocidade do fuso | r/min | 8000 |
Potência do motor principal | kW | 7.5/11 |
3 eixos (X/Y/Z) | ||
Potência do servomotor do eixo X/Y/Z (MITSUBISHI) | kW | 2/2/3 |
Servomotor de eixo X/Y/Z (FANUC) | Nm | β12/β12/β22 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | A Bíblia, 15/1 |
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 0-10000 |
Precisão | ||
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0.01 |
Precisão de posicionamento repetido no eixo X/Y/Z | mm | ± 0.008 |
Repositório de ferramentas (ATC) | ||
Estilo ATC | / | Disco |
Capacidade do ATC | ferramentas | 24 |
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 1.4 |
Peso máximo da ferramenta | Quilos | 8 |
Diâmetro máximo da ferramenta | mm | Φ78/Φ120 (vazio) |
Comprimento máximo da ferramenta | mm | 300 |
Outros | ||
Fornecimento de energia | KVA | 18 |
Requer pressão do ar | kg/cm2 | 6 a 8 |
Sistema de equilíbrio do eixo Z | / | Casting pesado |
Peso da máquina | Quilos | 3500 |
Dimensão global (LxWxH) | mm | 2400 × 1900 × 2400 |
Sistema CNC | / | FANUC/MITSUBISHI |
√ Sistema CNC SIEMENS 808D √ X/Y/Z: trilhos guiadores deslizantes √ Taiwan BT40 fuso, 8000 rpm √ ATC de tipo disco de Taiwan com 24 ferramentas √ Revestimento completo √ Gerador de pulso manual (MPG) √ Interface USB e LAN √ Lâmpada de trabalho √ Lâmpada piloto √ Sistema de arrefecimento √ Sistema de lubrificação automática centralizada √ Explosão de ar do fuso √ Pistola de ar √ Arvore de moagem e parafusos √ Trocador de calor para armário elétrico √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | - MITSUBISHI/FANUC/FAGOR/GSK/HNC/KND - 4o eixo - Fusão a accionamento directo (10000, 12000, 15000 rpm) - Bocal circular do refrigerante - Liquido de arrefecimento através do fuso (CTS) - Refrigerador de óleo de fuso - Ar condicionado. - Transportador de filamentos em cadeia - Pistola de água. - A porta de segurança. - Sistema de medição de ferramentas - Sistema de medição da peça de trabalho |
Detalhes da máquina
Não, não, não, não.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.
>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.
>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
>> O sistema CNC SIEMENS vem de série.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
