O leito de uma peça é feito de ferro fundido de alta qualidade, a superfície dos carris endurecida e a rectificação de precisão, alta estabilidade e alta rigidez.A estrutura bem concebida garante uma excelente capacidade de processamento.

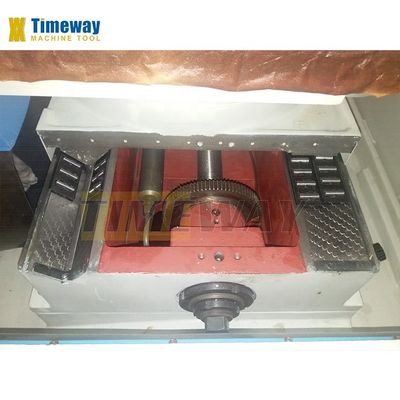

A mesa de base desliza com material TF e foi raspada manualmente de precisão; A cabeça da roda desliza com trilhos planos em V com revestimento de rolos, alta precisão e baixo atrito de movimento.
 |

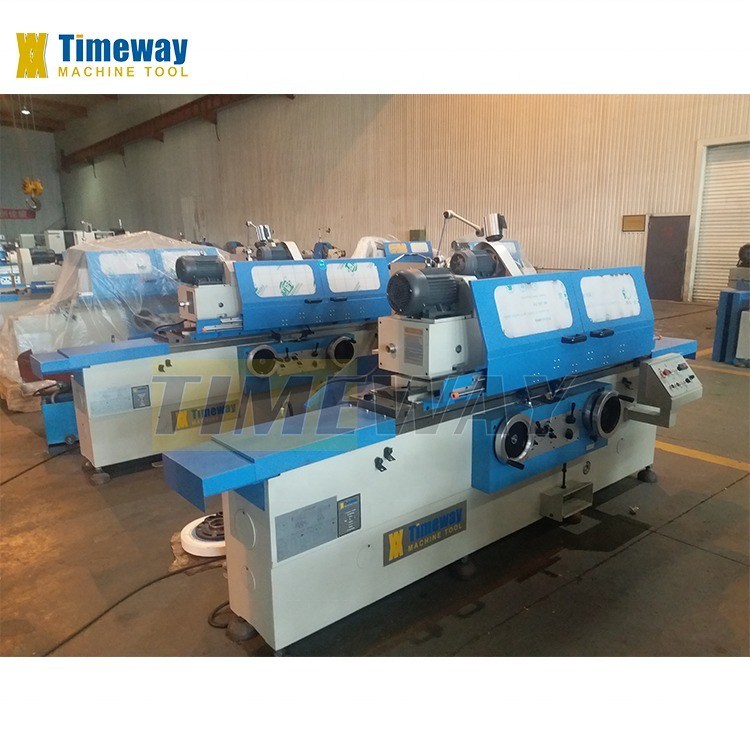

Máquina de moagem cilíndrica universal de alta precisão com distância entre centros de 2000 mm
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $48,000.00/sets 1-1 sets |
|
Informação detalhada |
|||
| CNC ou não: | Normal | Condição: | Novos |
|---|---|---|---|
| Duração de moagem ((mm): | 500 | Tamanho da roda (milímetros): | 750 |
| Aspereza de superfície (μm): | 0.32 μm | Tamanho da tabela (milímetros): | 750*75*350 |
| Viagem da mesa (X) (mm): | 475 | Viagem da mesa (Y) (mm): | 475 |
| Voltagem: | 220V/380V | Dimensão ((L*W*H): | 2600x2000x2220 |
| Peso (kg): | 26000 | Potência (kW): | 15 |
| Garantia: | 1 ano | Principais pontos de venda: | Alta precisão |
| Localização da sala de exposição: | Vietname, Marrocos, África do Sul, Coreia do Sul, Canadá, Uzbequistão, Itália | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | Motor, rolamento, bomba |
| Indústrias aplicáveis: | Fabricação | Distância entre centros: | 2000 |
| Altura do centro: | 350 (370) | Diâmetro do solo (O.D.): | 30 a 630 |
| Diâmetro do solo (ID): | 30-250 | Distância de moagem (O.D): | 2000/3000/4000/5000 |
| Capacidade de carga: | 320 | Ângulo de rotação da cabeça de trabalho: | 3000 |
| Máquinas de secagem de partículas: | 90° | Tamanho da moagem externa: | 750x75x305 |
| Velocidade do eixo da cabeça da roda: | 14 a 140 | ||
Descrição de produto
Descrição dos produtos
O moedor cilíndrico G-320 é adequado para moer a superfície externa do cilindro e do cônico; o moedor cilíndrico universal UG-320 é adequado para moer a superfície externa e interna do cilindro e do cônico.Para o G-320, a cabeça de trabalho adota um motor de duas velocidades e a sua velocidade pode ser alterada alterando a posição da correia; Para UG-320, a cabeça de trabalho adota um motor inversor para realizar o ajuste de velocidade sem passos.Para UG-320,a cabeça de trabalho pode ser girada para qualquer posição dentro da sua direção contra-relógio de 90°, por conseguinte, pode ser adequado para moer a superfície interna ou externa do cônico.Para o UG-320, a moedor cilíndrica tem um aparelho de moagem interno,O fuso de moagem interno é suportado por rolamentos de rolamento precisosO movimento longitudinal da mesa de trabalho é conduzido por uma roda hidráulica ou por uma roda manual. A mesa de trabalho pode girar até certo ponto para ser adequada para moagem cônica.
motorizado por hidráulico, que realiza alimentação periódica automática e alimentação rápida. Ele também pode fazer alimentação áspera e fina através da roda de mão.que fazem com que o fuso tenha uma elevada rigidez e estabilidadeA superfície de acabamento é pesada e excelente. O leito de uma peça é feito de ferro fundido de alta qualidade, a superfície dos carris é endurecida e a moagem é de precisão, alta estabilidade e alta rigidez.A estrutura bem concebida garante uma excelente capacidade de processamentoA mesa de base desliza com material TF e foi raspada manualmente com precisão;
A função é em V-flat, com rolos de revestimento. O eixo da cabeça de trabalho, o eixo da cabeça da roda, o eixo de moagem interno, a bomba de refrigeração, a bomba de óleo hidrodinâmica e a bomba de óleo hidrostática são accionados por motores separados.Cada parte móvel da máquina tem eletricidade, estrutura de bloqueio hidráulico e mecânico a máquina é bem concebida com uma aparência agradável,Todas as alavancas de controlo são centralizadas no painel para facilitar a operação A camisa de rodas pode ser montada na superfície da mesa de trabalho ou no tailstock.
motorizado por hidráulico, que realiza alimentação periódica automática e alimentação rápida. Ele também pode fazer alimentação áspera e fina através da roda de mão.que fazem com que o fuso tenha uma elevada rigidez e estabilidadeA superfície de acabamento é pesada e excelente. O leito de uma peça é feito de ferro fundido de alta qualidade, a superfície dos carris é endurecida e a moagem é de precisão, alta estabilidade e alta rigidez.A estrutura bem concebida garante uma excelente capacidade de processamentoA mesa de base desliza com material TF e foi raspada manualmente com precisão;
A função é em V-flat, com rolos de revestimento. O eixo da cabeça de trabalho, o eixo da cabeça da roda, o eixo de moagem interno, a bomba de refrigeração, a bomba de óleo hidrodinâmica e a bomba de óleo hidrostática são accionados por motores separados.Cada parte móvel da máquina tem eletricidade, estrutura de bloqueio hidráulico e mecânico a máquina é bem concebida com uma aparência agradável,Todas as alavancas de controlo são centralizadas no painel para facilitar a operação A camisa de rodas pode ser montada na superfície da mesa de trabalho ou no tailstock.
Especificações | Unidade | UG-320 |
Distância entre centros | mm | 1000/1500/2000/3000 |
Altura do centro | mm | 180 |
Diâmetro do solo (O.D.) | mm | 8-320 |
Diâmetro do solo (ID) | mm | 30 a 100 |
Distância de moagem (O.D) | mm | 1000/1500/2000/3000 |
Distância de moagem (ID) | mm | 125 |
Capacidade de carga | Quilos | 150 |
Ângulo de rotação da cabeça de trabalho | ° | +90° |
Máquinas de secagem de partículas | - | MT4 |
Velocidade do fuso da cabeça de trabalho | RPM | 25-220 (sem passo) |
Velocidade do eixo da cabeça da roda | RPM | 1670 |
Viagem rápida de alimentação da cabeça da roda | mm | 50 |
Viagem cruzada da cabeça da roda | mm | 246 |
Ângulo de rotação da cabeça da roda | ° | ± 30° |
Alimentação da cabeça da roda da roda de mão por rotação (grossa/fina) | mm | 2/0.5 |
Alimentação da cabeça da roda de mão por grama (grossa/fina) | mm | 0.01/0.0025 |
Tamanho da moagem externa | mm | 400x50x203 |
Velocidade periférica máxima da moagem | m/s | 35 |
Velocidade do fuso de moagem interna | RPM | 10000/15000 |
Tamanho da roda de moagem interna | mm | Max: 50x25x13, Min: 17x20x6 |
Alimentação da mesa da roda de mão por rotação | mm | 6 |
Ângulo de rotação da mesa (CW) | ° | 3°/3°/2°/2° |
Ângulo de rotação da mesa (CCW) | ° | 7°/6°/5°/3° |
Velocidade de alimentação longitudinal da tabela | m/min | 0.1-4 |
Pênis de cauda | - | MT4 |
Viagem de penas de cauda | mm | 30 |
Potência do motor de moagem externo | kW | 5.5 |
Potência do motor de moagem interna | kW | 1.1 |
Potência do motor da cabeça de trabalho | kW | 1.5 |
Peso bruto | Quilos | 5300/6100/7900/9900 |
Tamanho da embalagem (LxWxH) | cm | 322/422/540/739x200x205 |

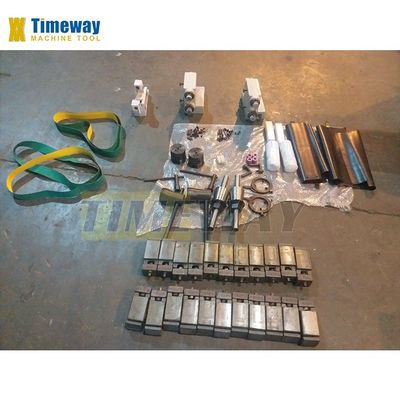

Placa de medição da ponte | Estabilizador |
Abertura de repouso | Separador magnético |
Flange de roda | Filtro de papel |
Extractor de rodas | Instalação de moagem central |
Arco de equilíbrio | Descanso constante próximo |
Rodas de moagem | Compressor de rodas traseiras |
Tanque de refrigerante | Vestido de roda de raio |
Carbide desencadeado no centro | DRO |
Cão de condução | |
Câmbio de rodas (sem caneta de diamante) | |
Lâmpada de trabalho | |
Quebra de nivelamento | |
Instalação interna de moagem (UG) | |
3 mandíbulas (UG) | |
Eixo de extensão (UG) | |
Roda de moagem interna (UG) | |
Conjunto completo de ferramentas | |
Manual de operação (edição em inglês) |
Moagem externa para peças rotativas
Vêm com dispositivo de moagem interno removível.
O fuso da cabeça da roda é suportado por um rolamento de concha bimetal, o que faz com que o fuso tenha alta rigidez e estabilidade, garantindo uma superfície de acabamento pesada e excelente.
A cabeça de moagem pode ser girada 180° para mudar de moagem interna para externa.

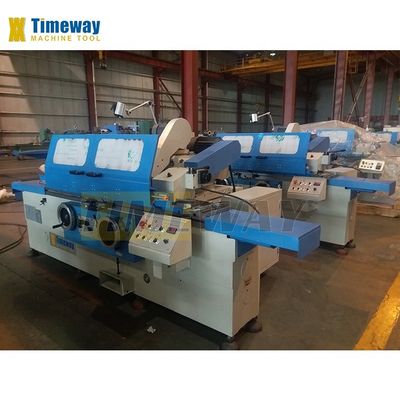

O painel de operadores centralizado e a acção razoavelmente distribuída
Os comandos são muito claros e o utilizador...
Amigável na frente da máquina.
Os comandos são muito claros e o utilizador...
Amigável na frente da máquina.
