O equipamento Timeway pode ser utilizado para processar corpo, torre, carrinho, cabeça de cilindro, peças de automóveis, moldes de câmera (cavidade), concha, concha de diferencial e outras peças
 |

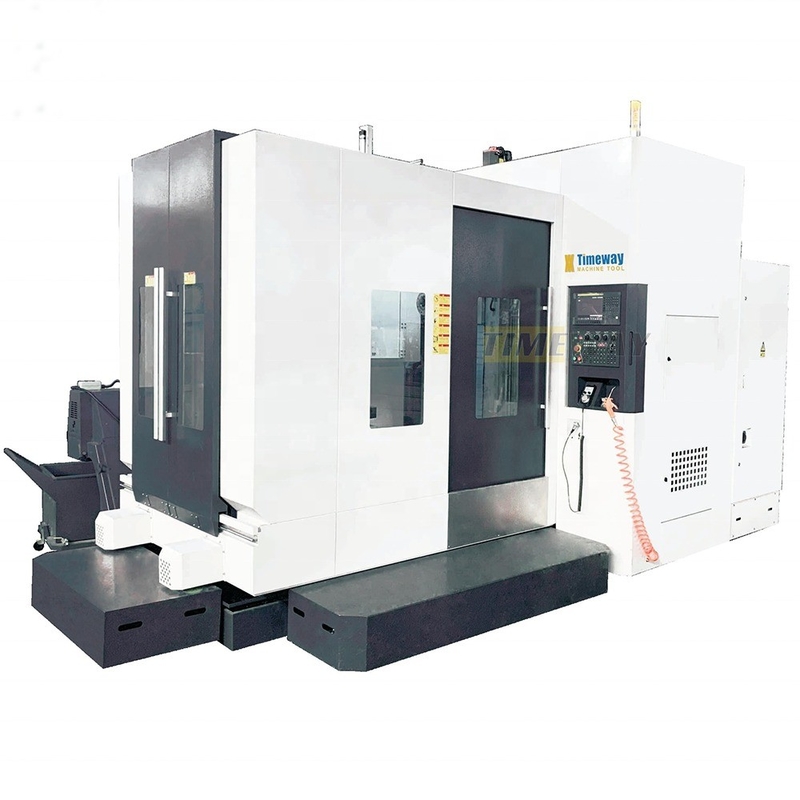

Carga de mesa máxima de 600 kg Centro de usinagem CNC horizontal de alta precisão para metais
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMEWAY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira/paleta |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 3500x2900x3280 | Peso (T): | 5,5 t |
| Tamanho da tabela (mm): | Outros | Sistema de controlo CNC: | GSK |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 800 |
| Viagem da mesa (Y) (mm): | 600 | Viagem da mesa (Z) (mm): | 500 |
| Precisão de posicionamento (mm): | ± 0.008 | Repetitividade (X/Y/Z) (mm): | ± 0.005 |
| Intervalo de velocidade do fuso (rpm): | 1 - 8000 rpm | Potência do motor do fuso ((kW): | 11 |
| Máximo Tabela Carga (quilogramas): | 600 kg | Velocidade de alimentação (mm/min): | 1 - 8000 mm/min |
| Min. Tempo de troca de ferramentas: | 3 | Capacidade do repositório de ferramentas: | 24 |
| Principais pontos de venda: | Automático | Garantia: | 1 ano |
| Voltagem: | 220V/380V/400V | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Não está disponível | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tipo de máquina: | Centro de usinagem CNC horizontal |
| Serviço pós-venda prestado: | Apoio técnico por vídeo | Função: | Fabricação de metais |
| Serviço pós-garantia: | Em linha | Modelo: | HMC500 |
| Sistema de controlo: | GSK | Tamanho da tabela: | 500x500 mm |
| Nº do eixo: | 3 | Viagens no eixo X: | 800 mm |
| Curso da Y-linha central: | 600 mm | Indústrias aplicáveis: | Máquinas e aparelhos de reparação, fábricas, outros |
| Localização da sala de exposição: | Canadá, França, Brasil, Peru, Indonésia, México, Rússia, Roménia, Austrália | Componentes essenciais: | Outros |
| Velocidade de alimentação rápida ((m/min): | 11,1 | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Características
* Suitable for machining periodic parts * Suitable for machining parts with complex shapes * Suitable for machining high-efficiency and high-precision workpieces * For workpieces with suitable batch sizesEspecificações | Unidade | HMC500 | ||||
Estrutura da máquina | - | Tipo cruzado | ||||
Viagem no eixo X | mm | 800 | ||||
Viagem no eixo Y | mm | 600 | ||||
Viagem no eixo Z | mm | 500 | ||||
Torque do servomotor no eixo B (FANUC) | - | 8 | ||||

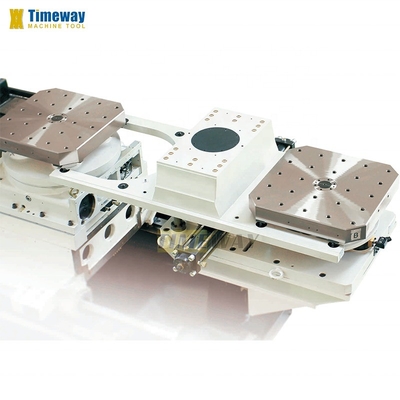

Tamanho da tabela | mm | 500×500 | ||||
Indicação de tabelas | ° | 1°x360 | ||||
Fenda em T da mesa de trabalho (n.o de largura/tampão) | - | 5-14-80 | ||||
Velocidade de rotação da mesa de trabalho | RPM | 11.1 | ||||
capacidade de carga | Quilos | 600 | ||||
Força de bloqueio (35 kg / cm2) | kg/m | 3000 | ||||
Distância entre o centro do fuso e a mesa | mm | 100-700 | ||||
Distância entre o nariz do fuso e o centro da mesa | mm | 140-640 | ||||
Espinhas cónicas | - | BT2 serviços de informação | ||||
Velocidade do fuso | RPM | 8000 | ||||
Potência do motor principal | kW | 11 | ||||
Servomotor de eixo X/Y/Z ((FANUC) | - | Bis12/Bis12/Bis12 | ||||
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 1-8000 | ||||
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 30/30/30 | ||||
Tipo de trilhos do eixo X/Y/Z | - | Linear | ||||
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0.008 | ||||
Precisão de reposicionamento do eixo X/Y/Z | mm | ± 0.005 | ||||
Precisão de posicionamento no eixo B | " | ± 10" | ||||
Capacidade do ATC (estilo) | ferramentas | 24 (Disc) | ||||
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 2.7 | ||||
Peso máximo da ferramenta | Quilos | 8 | ||||
Diâmetro máximo da ferramenta | mm | Φ78/Φ125 | ||||
Comprimento máximo da ferramenta | mm | 300 | ||||
Peso máximo da ferramenta | Quilos | 8 | ||||
Capacidade | KVA | 25 | ||||
Requer pressão do ar | kg/cm2 | 8 | ||||
Peso da máquina | Quilos | 5500 | ||||
Dimensões globais (L x L x H) | mm | 3500x2900x3280 | ||||
·Fusão de areia de resina; · Adotar guias lineares de precisão de Taiwan ou guias deslizantes endurecidos; · Os carris X, Y e Z adotam uma cobertura telescópica para as vias de condução · Padrão com fuso a correia; · cilindro pneumático de produção de Taiwan; · Taiwan ATC, tipo de disco e tipo de cadeia estão disponíveis como opção; · Rolamentos importados para pontes de condução · Acoplamento das importações · O sistema de equilíbrio de cabeçalho tem como opção um sistema de equilíbrio de azoto ou um sistema de equilíbrio hidráulico; ·Lâmpada de trabalho ·Lâmpada piloto; | ·Redutor ZF ou BF; ·Bocal circular do líquido refrigerante ·Ar condicionado (A/C) para armário elétrico; · Refrigerador de óleo de fuso ·Sistema automático de medição de comprimento da ferramenta ·Sistemas automáticos de medição de peças de trabalho |
O trocador automático de ferramentas é composto por uma revista de ferramentas e um braço de mudança de ferramentas. Automatic tool changer is installed separately from machine tool with thepurpose of preventing adverse influences of vibration during running of runningof automatic tool changer and other reasons on precision.

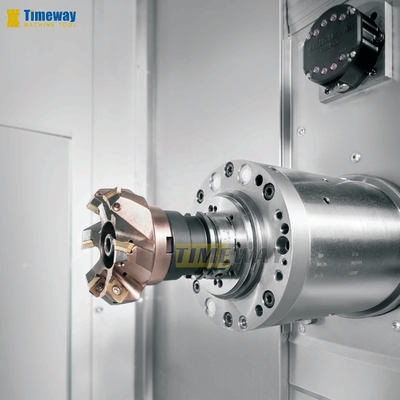

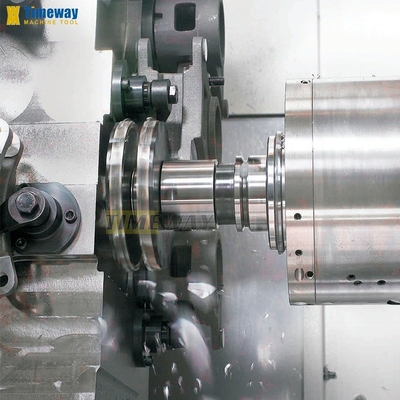

O componente do fuso é um dos componentes de execução do movimento de formação do centro de usinagem, e o componente do fuso do centro de usinagem é necessário ter alta precisão de funcionamento,retenção de precisão a longo prazo e estabilidade de precisão a longo prazo.
O sistema de controlo digital pode controlar a máquina-ferramenta para selecionar e substituir automaticamente as ferramentas de acordo com diferentes procedimentos de processamento,e completar o processamento de vários processos em múltiplas superfícies da peça em sequência.
