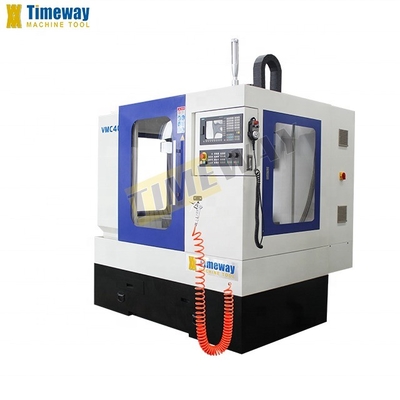

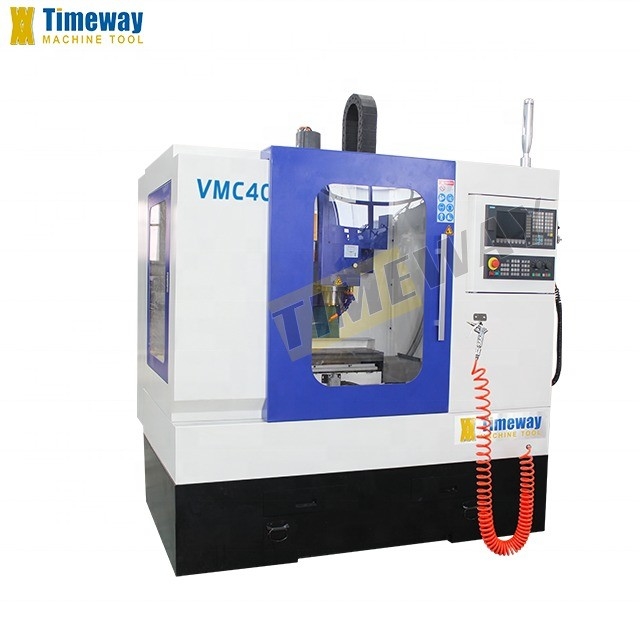

24 Revista de ferramentas Capacidade VMC400 Centro de usinagem vertical com 2,2 kW de alta precisão
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | ISO CE |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $20,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Em caixas de compensado. |
| Habilidade da fonte: | 300 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | ISO30 |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 1460x1940x2180 mm | Peso (T): | 1.15 T |
| Tamanho da tabela (mm): | 760x210 | Sistema de controlo CNC: | FANUC |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 400 |
| Viagem da mesa (Y) (mm): | 230 | Viagem da mesa (Z) (mm): | 500 |
| Precisão de posicionamento (mm): | ± 0.02 | Repetitividade (X/Y/Z) (mm): | ± 0.01 |
| Intervalo de velocidade do fuso (rpm): | 0 - 8000 rpm | Potência do motor do fuso ((kW): | 2.2 KW |
| Máximo Tabela Carga (quilogramas): | 200 kg | Min. Tempo de troca de ferramentas: | 6 |
| Capacidade do repositório de ferramentas: | 24 | Principais pontos de venda: | Preço competitivo |
| Garantia: | 1 ano | Voltagem: | Como exigem |
| Tipo de comercialização: | Produto quente 2019 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Sistema de controlo: | GSK ou SIEMENS | Dimensão da mesa de trabalho: | 210 x 760 mm |
| Capacidade de carga: | 200 kg | Viagens de deslocamento: | 400/230/500 mm |
| Velocidade do eixo: | 8000rpm | Aplicação: | Pequenas peças e peças de lote |
| Peso: | 1150/1250 kg | Potência: | 2.2kW |
| Indústrias aplicáveis: | Máquinas e aparelhos de reparação, fábricas, outros | Localização da sala de exposição: | Itália, Alemanha, Filipinas, Peru, Indonésia, Índia, Rússia, Tailândia, Chile, África do Sul |
| Componentes essenciais: | Outros | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos

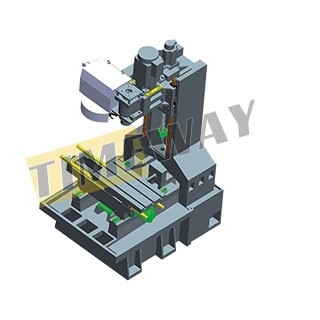

1A estrutura principal da cama e coluna adota o ferro fundido de alta rigidez, que através de tratamento térmico de apagamento altamente eficiente, assegura a estabilidade e durabilidade da precisão.
2O projeto da coluna adota a estrutura com amplo span, que tem alta rigidez e estabilidade.
3O sistema de contrapeso na parte traseira da coluna tem a orientação biaxial, fazendo o movimento da caixa do eixo mais estável e reprimindo eficazmente os efeitos negativos das vibrações.
4Os 3 eixos são adotados parafusos de esferas de precisão de nível P3, através do pré-aperto de duas nozes para realizar a estabilidade do posicionamento e repetir a precisão do posicionamento.
5Os 3 eixos estão todos equipados com o guia de rolamento linear de alta precisão, que aumentam a velocidade de alimentação e garantem a precisão do processamento.

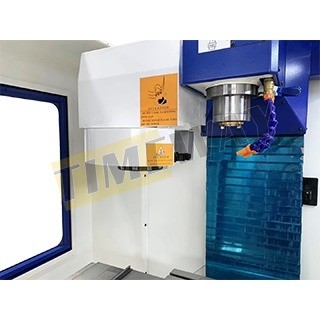

6A unidade de fuso de alta velocidade de precisão e o servo motor AC estão ligados pela correia síncrona, baixo ruído, pequena vibração e baixo valor térmico, podem moer, perfurar, revestir, perfurar e tocar.
7. Viagem vertical longa ((Viagem do eixo Z 500mm). Também pode ser equipado com o 4o eixo opcional para divisão.
8. Plano de metal de design integrado, proteção de segurança totalmente fechada, bom desempenho geral e de vedação elevada.
2O projeto da coluna adota a estrutura com amplo span, que tem alta rigidez e estabilidade.
3O sistema de contrapeso na parte traseira da coluna tem a orientação biaxial, fazendo o movimento da caixa do eixo mais estável e reprimindo eficazmente os efeitos negativos das vibrações.
4Os 3 eixos são adotados parafusos de esferas de precisão de nível P3, através do pré-aperto de duas nozes para realizar a estabilidade do posicionamento e repetir a precisão do posicionamento.
5Os 3 eixos estão todos equipados com o guia de rolamento linear de alta precisão, que aumentam a velocidade de alimentação e garantem a precisão do processamento.
6A unidade de fuso de alta velocidade de precisão e o servo motor AC estão ligados pela correia síncrona, baixo ruído, pequena vibração e baixo valor térmico, podem moer, perfurar, revestir, perfurar e tocar.
7. Viagem vertical longa ((Viagem do eixo Z 500mm). Também pode ser equipado com o 4o eixo opcional para divisão.
8. Plano de metal de design integrado, proteção de segurança totalmente fechada, bom desempenho geral e de vedação elevada.
Especificações | Unidade | VMC400 | ||
Tamanho da mesa de trabalho | mm | 760x210 | ||
Fitas em T | mm | 14x3x63 | ||
Capacidade máxima de carga | Quilos | 200 | ||
Viagens X | mm | 400 | ||
Viagem em Y | mm | 230 | ||
Z-travel | mm | 500 | ||
Distância entre o nariz do fuso e a superfície da mesa | mm | 110-610 | ||
Distância entre o eixo do fuso e a coluna | mm | 320 | ||
Espinhas cónicas | ISO30 | |||
Velocidade máxima do fuso | RPM | 8000 | ||
Pressão | MPa | 0.6 | ||
Espinha | Potência do servomotor do fuso | kW | 2.2 | |
Torque do motor do fuso | N.m | 27 | ||
Eixo X/Y/Z | Torque de condução do motor | N.m | 4 | |
Velocidade de alimentação | mm/min | 5000 | ||
Velocidade de alimentação rápida | mm/min | 12000 | ||
Bomba de refrigerante | Potência do motor do líquido de arrefecimento | w | 120 | |
Fluxo nominal | L/min | 25 | ||

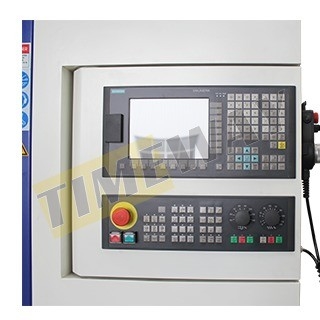

Controlador | - | SINUMERIK 808D | ||
Ecrã plano | - | 7.2" e ecrã LCD plano | ||
Eixo de controlo | Controlador de alimentação de múltiplos eixos | - | Três eixos ((X/Y/Z) | |
Incremento de comando mínimo | mm | 0.001 | ||
Incremento mínimo de entrada | mm | 0.001 | ||
Precisão de posicionamento | mm | ± 0.02 | ||
Precisão repetida | mm | ± 0.01 | ||
N.O/G.O. | Quilos | 1150/1250 | ||
Tamanho da embalagem | cm | 146x194x218 | ||
Fusão de areia de resina Os trilhos X、Y、Z adotam guias lineares importados X、Y、Z trilhos adota cobertura telescópica de aço inoxidável Padrão com fuso a correia, opcional para fuso a direita cilindro pneumático de produção de Taiwan O TAC de Taiwan, tipo carrossel e tipo disco estão disponíveis como opção Rolamentos importados para parafusos de chumbo Acoplamento de importação Sistema de equilíbrio de cabeçalho tem fundição pesada ou sistema de equilíbrio de nitrogênio como opção Revestimento completo Tapeamento rígido Explosão de ar no centro do fuso Lâmpada de trabalho Lâmpada piloto Interface USB e LAN Gerador de pulso manual (MPG) Sistema de lubrificação automática centralizada Sistema de arrefecimento Cambio de calor para armário elétrico Blocos e parafusos de nivelamento Caixa de ferramentas Controlador CNC | O 4o eixo de fiação Tabela giratória NC Fusão de accionamento directo Bocal circular do líquido refrigerante Fluido de arrefecimento através do fuso (CTS) Refrigerador de óleo de fusão Ar condicionado ((A/C) para gabinete elétrico Sistema automático de medição de comprimento da ferramenta Sistema de medição automática da peça de trabalho Transportador de filamentos de tipo parafuso Transportador de chapas de tipo cadeia Sistema de descarga de água de alta pressão Porta de segurança Máquina de descascar óleo |
Por que escolher-nos
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
