1O apoio óptimo do fuso.
2. Utilize como referência a estrutura clássica do perfurador de coordenadas verticais, ter melhor rigidez do fuso.
3O banco de trabalho de balanço rotativo CNC realiza uma estrutura de suporte de parede dupla.

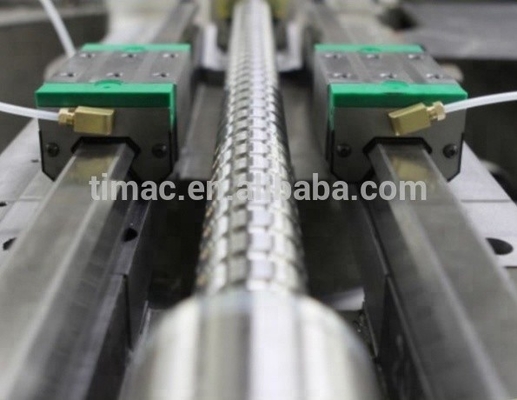

4O eixo Y adota quatro guias como suporte e acionamento principal localizados no centro.

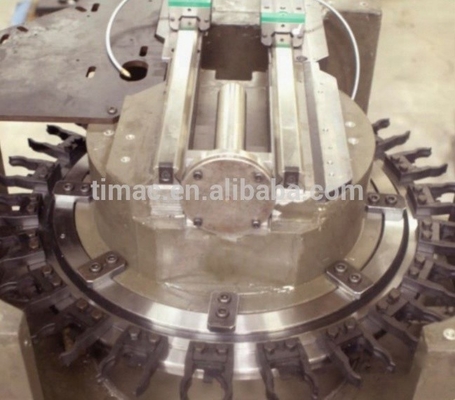

5. Revista de ferramentas de tipo circular combinada com o torno da máquina-ferramenta, estrutura simples e poupança de espaço.
 |
16kW chinês GNC61CNC sistema CNC cinco eixos centro de usinagem vertical para corte de velocidade
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC TIMEWAY |
| Certificação: | ISO CE |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $250,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Pacote padrão |
| Habilidade da fonte: | 100 conjuntos por ano |
|
Informação detalhada |
|||
| Condição: | Novos | Número de espinhas: | Solteiro |
|---|---|---|---|
| Tipo: | Vertical | Dimensão ((L*W*H): | 2500*4200*2400 mm |
| Peso (T): | 4 T | Tamanho da tabela (mm): | Outros |
| Número de eixos: | 3, 4, 5 | Viagem da mesa (X) (mm): | 400 |
| Viagem da mesa (Y) (mm): | 380 | Viagem da mesa (Z) (mm): | 350 |
| Precisão de posicionamento (mm): | Outros | Repetitividade (X/Y/Z) (mm): | Outros |
| Intervalo de velocidade do fuso (rpm): | 0 - 20000 rpm | Potência do motor do fuso ((kW): | 16.7.5 |
| Máximo Tabela Carga (quilogramas): | 500 kg | Min. Tempo de troca de ferramentas: | 2 |
| Capacidade do repositório de ferramentas: | 22 | Principais pontos de venda: | Automático |
| Garantia: | 1 ano | Voltagem: | 380 V/50 Hz |
| Tipo de comercialização: | Produto quente 2021 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Tamanho da tabela: | Outros | Cores: | De acordo com as exigências do cliente |
| diâmetro do worktable: | 450 mm | Velocidade do eixo: | 16000rpm |
| Viagem no eixo X/Y/Z: | 400/380/350 mm | Velocidade no eixo A: | 30 rpm |
| Velocidade no eixo C: | 80RPM | Sistema CNC: | Sistema chinês GNC61CNC |
| Número de linha central: | 5 | Indústrias aplicáveis: | Fabricação, outros |
| Localização da sala de exposição: | Arábia Saudita, México, Tailândia, Argentina, Argélia, Malásia | Componentes essenciais: | Motores |
| Porto: | Porto da China | ||
Descrição de produto
Descrição do produto

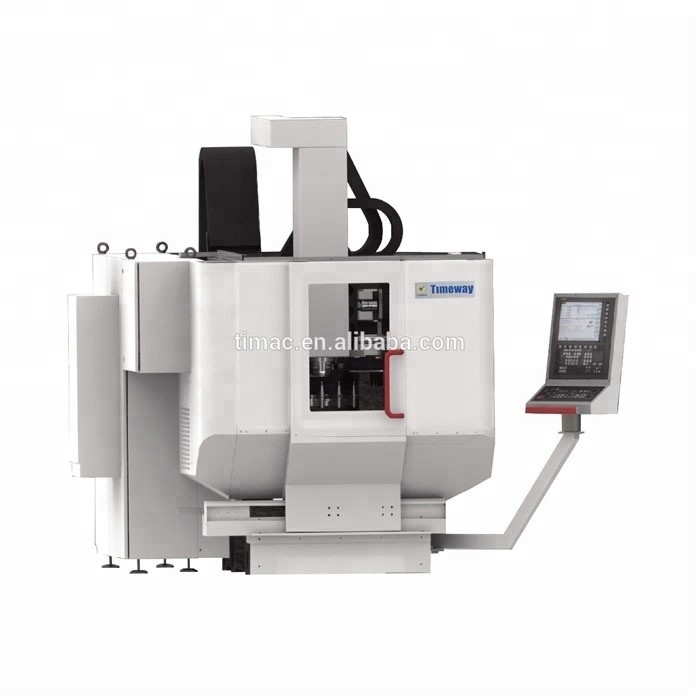

Centros de usinagem CNC verticais de cinco eixos
Vantagem da máquina-ferramenta
1Melhoria da estrutura do pórtico e da estrutura da máquina.
2Adotar um corpo de cama de lidan artificial.
3A tecnologia de accionamento directo garante uma melhor capacidade de resposta dinâmica.
4Acionado pelo centro de gravidade.
5A velocidade de alimentação rápida do eixo linear é de 60 m/min.
6Técnico de resposta dinâmica.
7Maior precisão, maior eficiência de processamento.
8- Recarregador de ferramentas, tempo de troca de ferramentas é curto.
9. Alto-velocidade C-eixo perceber fresagem e função de torneamento composto.
10Ângulo de rotação do eixo A: -130° a +130°.
11- Fornecimento de energia inteligente, economia de energia de 20% durante a vida útil.
2Adotar um corpo de cama de lidan artificial.
3A tecnologia de accionamento directo garante uma melhor capacidade de resposta dinâmica.
4Acionado pelo centro de gravidade.
5A velocidade de alimentação rápida do eixo linear é de 60 m/min.
6Técnico de resposta dinâmica.
7Maior precisão, maior eficiência de processamento.
8- Recarregador de ferramentas, tempo de troca de ferramentas é curto.
9. Alto-velocidade C-eixo perceber fresagem e função de torneamento composto.
10Ângulo de rotação do eixo A: -130° a +130°.
11- Fornecimento de energia inteligente, economia de energia de 20% durante a vida útil.
Especificações
Especificações | Unidades | FMC-400 | ||
Eixo A | Tipo de unidade | Acionamento directo por motor de binário | ||
Torque do accionamento S1/S6 | N.m | 689/1250 ((Motor de condução única) (Condutor único) | ||
Eixo C | Tipo de unidade | Acionamento direto por motor de binário | ||
Torque do accionamento S1/S6 | N.m | 315/582 | ||
Velocidade máxima de alimentação | Eixo X/Y/Z | m/min | 40; 48 | |
Eixo A | RPM | 30 | ||
Eixo C | RPM | 80 | ||
Min unidade de definição | Eixo X/Y/Z | Um... | 1; 0.1 | |
Eixo C | ° | 00,001°; 0,0001° | ||
Precisão de posicionamento | Eixo X/Y/Z | Um... | 8; 5 | |
Eixo A/C | " | 8; 5 | ||
Precisão de reposicionamento | Eixo X/Y/Z | Um... | 5; 3 | |
Eixo A/C | " | 5; 3 | ||
Sistema CNC | Modelo | Sistema CNC GNC61 | ||
Nota: A série de máquinas-ferramenta também tem 600Series; 800Series; 1250Series. Entre a série VMC apenas está equipada com eixo X/Y/Z, sem eixo A/C. FMC-T série padrão:Espinil elétrico com bloqueio e eixo C de alta velocidade. mas FMC série fuso elétrico sem bloqueio e C-eixo baixa velocidade. De acordo com a exigência do cliente, podemos fornecer diferentes especificações rotativa worktable.
Desempenho principal

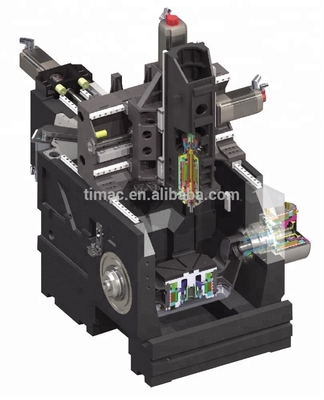

Melhoria do quadro de guarnição e do projeto da estrutura de toda a máquina
Corpo de cama Lidan artificial
1O coeficiente de expansão térmica é apenas 1/20 do ferro fundido, menor erro de deformação térmica.
2O amortecimento do lidan artificial é seis vezes maior que o do ferro fundido, melhor desempenho vibratório.
3. Uma vez formado, poupa muito o tempo e o custo de processamento subsequentes.
4. processo de fabricação de cura a temperatura ambiente, a selecção de máquinas de precisão de materiais de cama.
2O amortecimento do lidan artificial é seis vezes maior que o do ferro fundido, melhor desempenho vibratório.
3. Uma vez formado, poupa muito o tempo e o custo de processamento subsequentes.
4. processo de fabricação de cura a temperatura ambiente, a selecção de máquinas de precisão de materiais de cama.
Tecnologia de accionamento directo
1Boa capacidade de resposta dinâmica
2. Sem reação, sem desgaste mecânico da transmissão
3. Através do motor de binário como tecnologia de acionamento principal de coordenadas rotativas
4O eixo C do FMC-400 e do FMC-400T está, respectivamente, equipado com motor de binário de baixa/alta velocidade, de modo a que o acabamento seja de alta precisão.
moagem e torneamento.
2. Sem reação, sem desgaste mecânico da transmissão
3. Através do motor de binário como tecnologia de acionamento principal de coordenadas rotativas
4O eixo C do FMC-400 e do FMC-400T está, respectivamente, equipado com motor de binário de baixa/alta velocidade, de modo a que o acabamento seja de alta precisão.
moagem e torneamento.

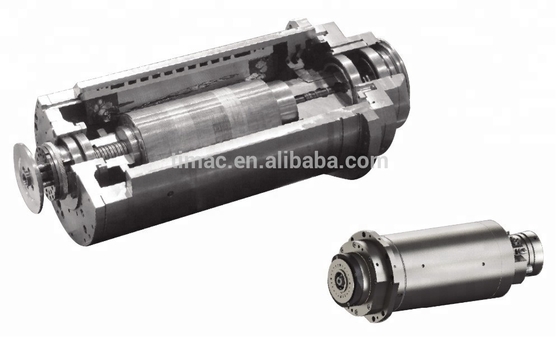

Fusão elétrica
1O fuso elétrico de moagem é uma das partes-chave do centro de usinagem, o fuso da série é de alta velocidade, preciso, rígido e
Fuso elétrico de grande potência (Fuso elétrico composto opcional de fresagem e torneamento com função de bloqueio e torneamento do fuso).
2. É adequado para a usinagem de alta eficiência de precisão do domínio aeroespacial semel integral, partes complexas do corpo, motor de aviação
Partes de caixas, peças de engrenagem para guarda-chuvas em espiral e peças de moldes.
Fuso elétrico de grande potência (Fuso elétrico composto opcional de fresagem e torneamento com função de bloqueio e torneamento do fuso).
2. É adequado para a usinagem de alta eficiência de precisão do domínio aeroespacial semel integral, partes complexas do corpo, motor de aviação
Partes de caixas, peças de engrenagem para guarda-chuvas em espiral e peças de moldes.
Vantagem do Sistema CNC
1Tecnologia perfeita de cinco eixos (RTCP, mecanização de plano inclinado)
2Interação de informação de alta velocidade.
3Alta resolução, programação de controlo de frequência de alta precisão.
4Percepção precisa da posição ou ângulo.
5Tecnologia de controlo multicanal.
6Os sistemas suportam sonda sem fio, acesso de gauge de configuração de ferramentas.
7Função de compensação de erros: compensação de passo bidirecional, compensação de linearidade (incluindo cada deflexão)
A remuneração é a remuneração de um trabalhador por um período de tempo determinado (por exemplo, uma remuneração por um período de tempo determinado).
8Desenvolvimento secundário e sistema de simulação 3D offline.
2Interação de informação de alta velocidade.
3Alta resolução, programação de controlo de frequência de alta precisão.
4Percepção precisa da posição ou ângulo.
5Tecnologia de controlo multicanal.
6Os sistemas suportam sonda sem fio, acesso de gauge de configuração de ferramentas.
7Função de compensação de erros: compensação de passo bidirecional, compensação de linearidade (incluindo cada deflexão)
A remuneração é a remuneração de um trabalhador por um período de tempo determinado (por exemplo, uma remuneração por um período de tempo determinado).
8Desenvolvimento secundário e sistema de simulação 3D offline.
