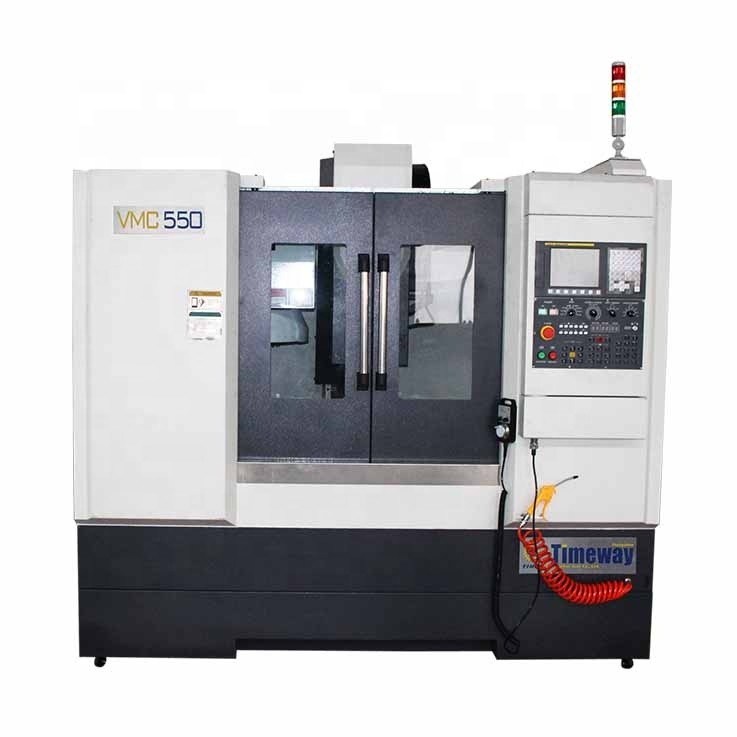

500mm Spindle Travel VMC550 3-eixo Linha Ferroviária Vertical Machining Center Máquina CNC
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $30,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira |
| Habilidade da fonte: | 200 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Número de espinhas: | Solteiro |
|---|---|---|---|
| Tipo: | Vertical | Dimensão ((L*W*H): | 2100x1800x2150 mm |
| Peso (T): | 3 T | Tamanho da tabela (mm): | 320x800 |
| Sistema de controlo CNC: | GSK, FANUC, MITSUBISHI, Siemens | Número de eixos: | 3 |
| Viagem da mesa (X) (mm): | 550 | Viagem da mesa (Y) (mm): | 340 |
| Viagem da mesa (Z) (mm): | 500 | Precisão de posicionamento (mm): | ± 0.005 |
| Repetitividade (X/Y/Z) (mm): | ±0.003 | Potência do motor do fuso ((kW): | 5.5 |
| Máximo Tabela Carga (quilogramas): | 350 kg | Min. Tempo de troca de ferramentas: | 1 |
| Capacidade do repositório de ferramentas: | 12 | Principais pontos de venda: | Alta precisão |
| Garantia: | 1 ano | Voltagem: | Conforme necessário |
| Tipo de comercialização: | Produto quente 2019 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Tipo de máquina: | Centro de usinagem vertical CNC | Modo de controlo: | Automático completo |
| Sistema de controlo: | FANUC ou SIEMENS ou GSK | Tamanho da bancada: | 320 x 800 mm |
| Curso da bancada: | 550/340 mm | Viagem vertical do fuso: | 500 mm |
| Velocidade do eixo: | 0-8000rpm | Tipo do eixo: | BT1cultura |
| Ferrovias: | Linear | Velocidade de alimentação no eixo X/Y/Z: | 24/24/24m/min |
| Indústrias aplicáveis: | Fabricação | Localização da sala de exposição: | Peru, Quénia, Colômbia, África do Sul |
| Componentes essenciais: | Rolamentos | ||
Descrição de produto
3 eixos Linha Ferroviária Vertical Machining Center máquina CNC
VMC550
|
| Características: |
| • Em todas as fases, desde a concepção da fundação até à garantia de uma usinagem contínua de alta velocidade e alta precisão, a estrutura da máquina-ferramenta é analisada com o ANSYS. • Para assegurar uma excelente rigidez de curvatura da máquina-ferramenta, realizamos um teste de simulação para a deformação produzida quando o centro da máquina-ferramenta suporta a carga. |

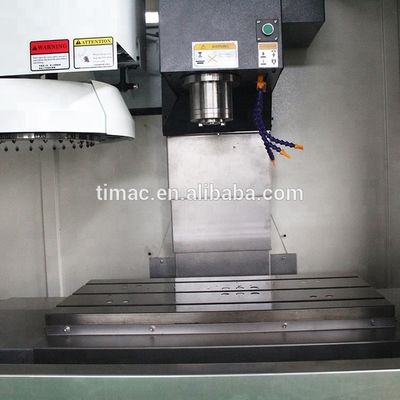

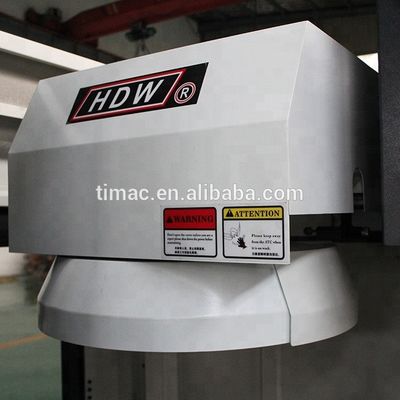

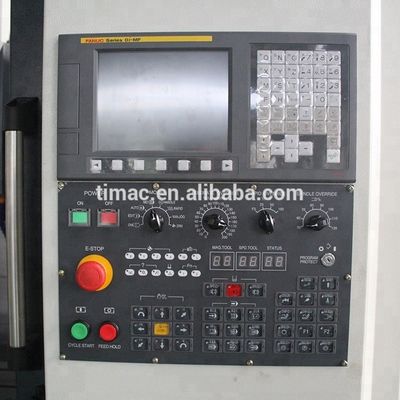

| Visualizações de peças de função | |
| |
|
|
|
Parâmetro técnico:
| Especificações | Unidade | VMC550 |
| Tamanho da mesa de trabalho ((LxWxH) | mm | 800x320 |
| Esquadra em T ((Número/largura/distância) | mm | 3-14-110 |
| Peso máximo da mesa de trabalho | Quilos | 350 |
| Viagem no eixo X | mm | 550 |
| Viagem no eixo Y | mm | 340 |
| Viagem no eixo Z | mm | 500 |
| Distância entre o centro do fuso e a coluna | mm | 390 |
| Distância entre o nariz do fuso e a mesa de trabalho | mm | 100-600 |
| Espinhas cónicas | - | BT1cultura |
| Velocidade do fuso | RPM | 8000 |
| Velocidade de alimentação rápida no eixo X | mm/min | 24000 |
| Velocidade de alimentação rápida no eixo Y | mm/min | 24000 |
| Velocidade de alimentação rápida no eixo Z | mm/min | 24000 |
| Tipo ATC | - | carrossel |
| Estação ATC | Peças | 12 |
| Peso máximo da ferramenta | Quilos | 8 |
| Diâmetro máximo da ferramenta | mm | 90 |
| Comprimento máximo da ferramenta | mm | 300 |
| Tempo de mudança de ferramenta | sec | 7/60HZ |
| Potência do motor do eixo | kW | 5.5 |
| Potência do servomotor do eixo X | Nm | 6 |
| Potência do servomotor do eixo Y | Nm | 7.7 |
| Potência do servomotor no eixo Z | Nm | 10 |
| Precisão de posicionamento | mm | ± 0,005/300 |
| Precisão de reposicionamento | mm | ± 0.003 |
| Dimensão global (LxWxH) | mm | 2100x1800x2150 |
| Peso da máquina | Quilos | 3000 |
