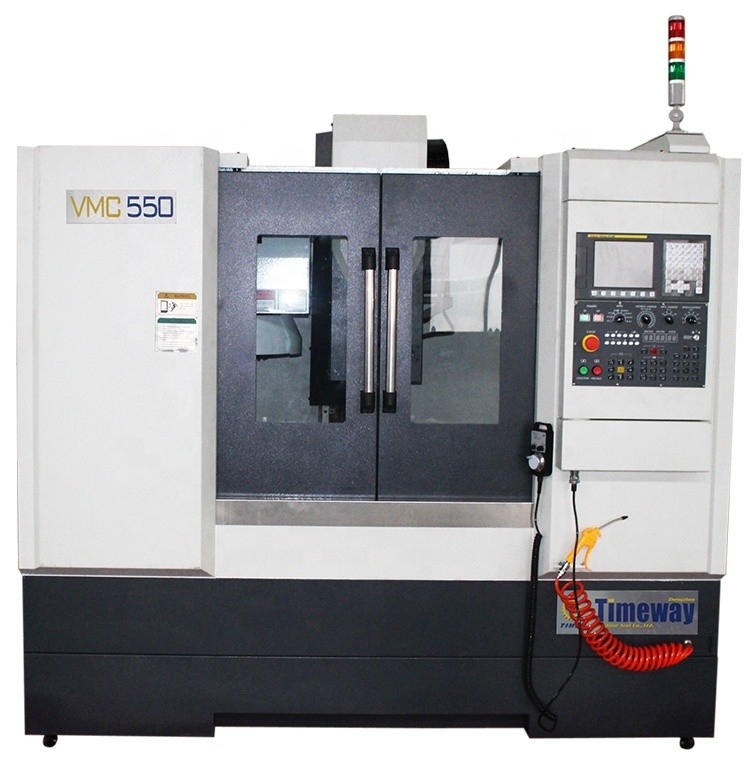

BT40 Timeway VMC550 Direção linear de 3 eixos Centro de usinagem vertical Máquina CNC
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMEWAY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $30,000.00/acres >=1 acres |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 2100x1800x2150 mm | Peso (T): | 3000 kg |
| Tamanho da tabela (mm): | 320*800 | Sistema de controlo CNC: | FANUC |
| Viagem da mesa (X) (mm): | 550 | Viagem da mesa (Y) (mm): | 340 |
| Viagem da mesa (Z) (mm): | 500 | Precisão de posicionamento (mm): | ± 0.005 |
| Repetitividade (X/Y/Z) (mm): | ±0.003 | Intervalo de velocidade do fuso (rpm): | 0 - 8000 rpm |
| Máximo Tabela Carga (quilogramas): | 350 kg | Velocidade de alimentação (mm/min): | 0 - 24000 mm/min |
| Min. Tempo de troca de ferramentas: | 7 | Capacidade do repositório de ferramentas: | 12 |
| Principais pontos de venda: | Multifuncional, automático, preço competitivo, sustentável, fácil de operar | Garantia: | 1 ano |
| Voltagem: | 380 V/220 V | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Capacidade de usinagem: | Carga média |
| Espinha de perfuração ((mm): | Outros | Torque de corte: | 0 N.m |
| Velocidade de alimentação rápida ((mm/min): | 0 - 24000 mm/min | Tamanho da mesa de trabalho ((LxWxH): | 800x320 mm |
| Peso máximo da mesa de trabalho: | 350 kg | Viagens no eixo X: | 550 mm |
| Curso da Y-linha central: | 340 mm | Curso da Z-linha central: | 500 mm |
| Distância entre o centro do fuso e a coluna: | 390 mm | Distância entre o nariz do fuso e a mesa de trabalho: | 100-600mm |
| Espinha Taper: | BT1cultura | Dimensão total (CxLxA): | 2100x1800x2150 mm |
| Peso da máquina: | 3 000 kg | ||
Descrição de produto
Resumo
3 eixos Linha Ferroviária Vertical Machining Center Máquina CNC VMC550
Características:
• Em todas as fases, desde a concepção da fundação até à garantia de uma usinagem contínua de alta velocidade e alta precisão, a estrutura da máquina-ferramenta é analisada com o ANSYS.
• Para assegurar uma excelente rigidez de curvatura da máquina-ferramenta, realizamos um teste de simulação para a deformação produzida quando o centro da máquina-ferramenta suporta a carga.
• Vira-bolas pré-carregadas de grande precisão, servomotor direto para garantir a máxima fiabilidade e precisão.
guias em todos os eixos.
• Prensagem pneumática de ferramentas para trocas fáceis e rápidas.
• A proporção de extensão ideal da caixa de eixos permite a rigidez de usinagem ideal e o projeto de colunas de espessura grande garante uma forte rigidez das colunas.
• Lubrificação central automática para uma operação de baixa manutenção.
• Potente motor de cabeçalho, com potência suficiente em funcionamento contínuo.
• Um sistema de refrigerante eficaz garante uma utilização óptima das ferramentas e um excelente transportador de fichas.
• Um espaço de trabalho fechado garante um trabalho seguro e livre de contaminação.
• As propriedades mecânicas superiores do conjunto total de componentes garantem uma vida útil mais longa da ferramenta.
• Facilidade de acesso à mesa de trabalho para facilitar a instalação e a utilização de ferramentas.
• Para assegurar uma excelente rigidez de curvatura da máquina-ferramenta, realizamos um teste de simulação para a deformação produzida quando o centro da máquina-ferramenta suporta a carga.
• Vira-bolas pré-carregadas de grande precisão, servomotor direto para garantir a máxima fiabilidade e precisão.
guias em todos os eixos.
• Prensagem pneumática de ferramentas para trocas fáceis e rápidas.
• A proporção de extensão ideal da caixa de eixos permite a rigidez de usinagem ideal e o projeto de colunas de espessura grande garante uma forte rigidez das colunas.
• Lubrificação central automática para uma operação de baixa manutenção.
• Potente motor de cabeçalho, com potência suficiente em funcionamento contínuo.
• Um sistema de refrigerante eficaz garante uma utilização óptima das ferramentas e um excelente transportador de fichas.
• Um espaço de trabalho fechado garante um trabalho seguro e livre de contaminação.
• As propriedades mecânicas superiores do conjunto total de componentes garantem uma vida útil mais longa da ferramenta.
• Facilidade de acesso à mesa de trabalho para facilitar a instalação e a utilização de ferramentas.
Visão geral do produto

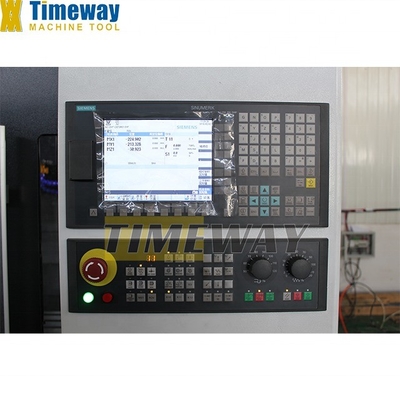

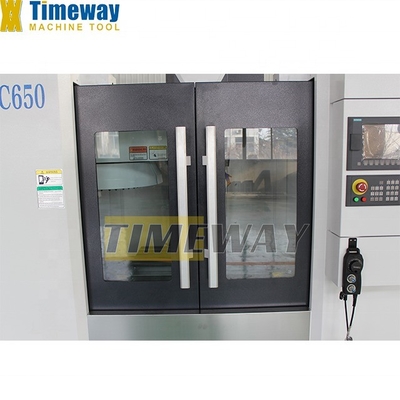

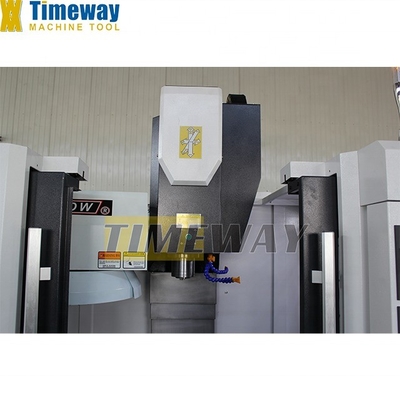

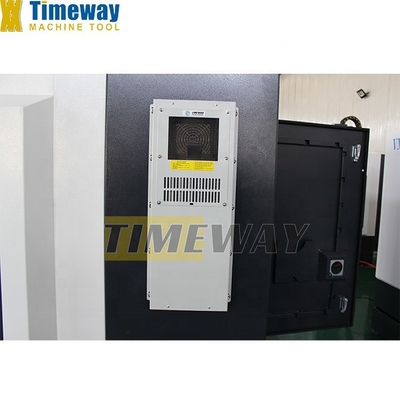

Aqui estão as fotografias detalhadas da mesa de trabalho, visualização digital, etc. para sua referência.
Acessórios
Configuração padrão:
* Controlador CNC: Siemens
* Servo motor de alimentação do eixo X/Y/Z: Siemens
* Guia de tipo linear do eixo X/Y/Z
* BT40 unidade de fuso com 8000 r.p.m.
* 12 ferramentas ATC tipo carrossel
* Proteção totalmente fechada
* Partes elétricas: Schneider
* Lubrificação automática
* Sistema de refrigerante
* Ferramentas de operação
* Manual de utilização em inglês
* Servo motor de alimentação do eixo X/Y/Z: Siemens
* Guia de tipo linear do eixo X/Y/Z
* BT40 unidade de fuso com 8000 r.p.m.
* 12 ferramentas ATC tipo carrossel
* Proteção totalmente fechada
* Partes elétricas: Schneider
* Lubrificação automática
* Sistema de refrigerante
* Ferramentas de operação
* Manual de utilização em inglês
Parâmetro técnico
Especificações | Unidade | VMC550 |
Tamanho da mesa de trabalho ((LxWxH) | mm | 800x320 |
Esquadra em T ((Número/largura/distância) | mm | 3-14-110 |
Peso máximo da mesa de trabalho | Quilos | 350 |
Viagem no eixo X | mm | 550 |
Viagem no eixo Y | mm | 340 |
Viagem no eixo Z | mm | 500 |
Distância entre o centro do fuso e a coluna | mm | 390 |
Distância entre o nariz do fuso e a mesa de trabalho | mm | 100-600 |
Espinhas cónicas | - | BT1cultura |
Velocidade do fuso | RPM | 8000 |
Velocidade de alimentação rápida no eixo X | mm/min | 24000 |
Velocidade de alimentação rápida no eixo Y | mm/min | 24000 |
Velocidade de alimentação rápida no eixo Z | mm/min | 24000 |
Tipo ATC | - | carrossel |
Estação ATC | Peças | 12 |
Peso máximo da ferramenta | Quilos | 8 |
Diâmetro máximo da ferramenta | mm | 90 |
Comprimento máximo da ferramenta | mm | 300 |
Tempo de mudança de ferramenta | sec | 7/60HZ |
Potência do motor do eixo | kW | 5.5 |
Potência do servomotor do eixo X | Nm | 6 |
Potência do servomotor do eixo Y | Nm | 7.7 |
Potência do servomotor no eixo Z | Nm | 10 |
Precisão de posicionamento | mm | ± 0,005/300 |
Precisão de reposicionamento | mm | ± 0.003 |
Dimensão global (LxWxH) | mm | 2100x1800x2150 |
Peso da máquina | Quilos | 3000 |
