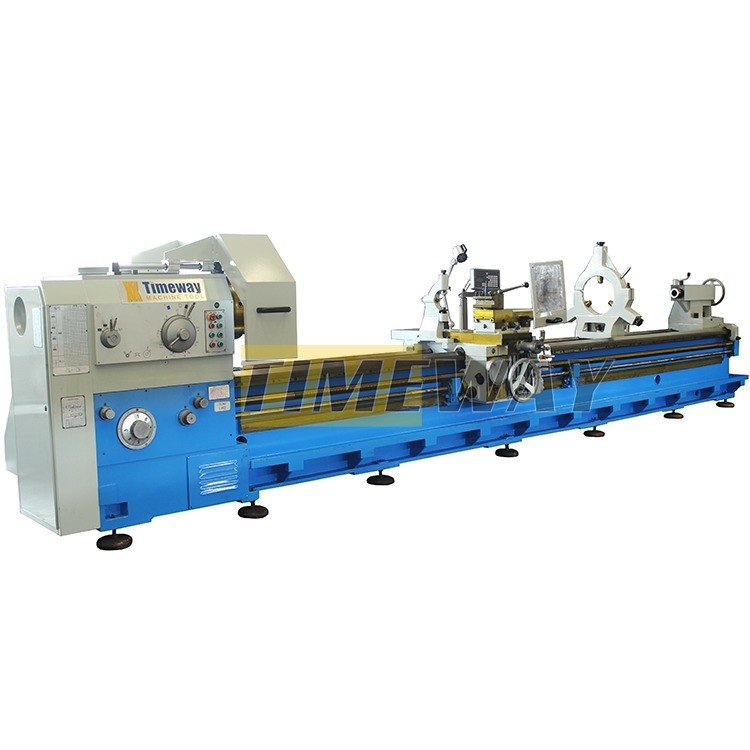

Máquina de torno horizontal pesada personalizada com grande capacidade de carga de 3500 kg
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timeway |
| Número do modelo: | AL-1600H |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $26,480.00/sets 1-2 sets |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 3000 | Intervalo de velocidade do fuso (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga média | Largura da cama (mm): | 380mm |
| Tipo: | Horizontal | Voltagem: | 110 V/220 V |
| Dimensão ((L*W*H): | 13577*2479*2280 | Peso (kg): | 3500 kg |
| Garantia: | 1 ano | Principais pontos de venda: | Fácil de operar |
| Tipo de comercialização: | Produto ordinário | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Máximo Peso do Workpiece (quilogramas): | 25000 | Espinha Taper: | BT1cultura |
| Torque de corte: | 80000 N.m | Velocidade de alimentação rápida ((mm/min): | 0 - 3000 mm/min |
| Velocidade de alimentação (mm/min): | 0 - 2000 mm/min | Estações de postes de ferramentas: | 8, 4 |
| Nome: | Máquina de torno manual | Tipo de máquina: | Máquina de torneamento horizontal de metais |
| Nome do produto: | Máquina de torno manual de metal | Palavra chave: | Torno de metal universal |
| Função: | Fabricação de metais | Precisão: | Alta precisão |
| Cores: | personalizado | CNC ou não: | Nomial |
| Processamento: | Workpiece do metal | Distância entre centros: | 1000 mm/1500 mm/2000 mm/3000 mm |
Descrição de produto
Descrição do produto
Torno horizontal de trabalho pesado
Características:
1. Desempenho estável: É adequado para o corte estável e resistente de peças de grande e médio porte, tais como peças fundidas, peças rígidas e metais não ferrosos.
2.Cama de alta rigidez: A cama é feita de cama estrutural fundida. As costelas internas têm um layout razoável e alta rigidez e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície de guia deslizante, é adotada a tecnologia da placa de guia anti-reboque e as características dinâmicas, tais como o coeficiente de amortecimento do atrito, estão em um estado óptimo,evitando assim a ocorrência de rastejamento a baixa velocidade.
3.Cama geral de alta rigidez com espessura de 600 mm, o que garante que a máquina tenha uma forte estabilidade e alta precisão, e capacidade de carga de cama de 3000 kg.
1. Desempenho estável: É adequado para o corte estável e resistente de peças de grande e médio porte, tais como peças fundidas, peças rígidas e metais não ferrosos.
2.Cama de alta rigidez: A cama é feita de cama estrutural fundida. As costelas internas têm um layout razoável e alta rigidez e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície de guia deslizante, é adotada a tecnologia da placa de guia anti-reboque e as características dinâmicas, tais como o coeficiente de amortecimento do atrito, estão em um estado óptimo,evitando assim a ocorrência de rastejamento a baixa velocidade.
3.Cama geral de alta rigidez com espessura de 600 mm, o que garante que a máquina tenha uma forte estabilidade e alta precisão, e capacidade de carga de cama de 3000 kg.
Especificações
Especificações | Unidade | AL-1600H | AL-2000H | AL-2500H |
Max. Vira-te para a cama. | mm | 1600 | 2000 | 2500 |
Max. balança sobre o deslizamento cruzado | mm | 1250 | 1600 | 2200 |
Distância entre centros | mm | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 |
Max. torque do cilindro | N.m | 80000 | 80000 | 80000 |
Largura do leito | mm | 1600 (3 deslizamentos) | 1600 (3 deslizamentos) | 1600 (3 deslizamentos) |
Capacidade de carga | toneladas | 32 | 32 | 32 |
Espinhas cónicas | - | 75° | 75° | 75° |
Diâmetro da válvula | mm | 1600 | 1600/1800 | 1600/1800/2000 |
Faixa de velocidade do fuso | RPM | 0.8-160 (sem passo) | 0.8-160 (sem passo) | 0.8-160 (sem passo) |
Intervalo de alimentação longitudinal | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Intervalo de alimentação cruzada | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
Fios métricos | mm | 2 a 40 | 2 a 40 | 2 a 40 |
Fio de polegada | TPI | 1 a 14 | 1 a 14 | 1 a 14 |
Fios de módulo | MP | 1.5-20 | 1.5-20 | 1.5-20 |
Viagem máxima do deslizamento transversal | mm | 725 | 725 | 800 |
Max. deslocamento do slide superior | mm | 600 | 600 | 600 |
Secção da haste da ferramenta | mm | 70x70 | 70x70 | 70x70 |
Diâmetro da pena do rabo | mm | 300 | 300 | 300 |
Viagem de penas de cauda | mm | 300 | 300 | 300 |
Pênis de cauda | - | 100, n.o 1:7 | 100, n.o 1:7 | 100, n.o 1:7 |
Velocidade de alimentação rápida do cavalo | mm/min | 3000 | 3000 | 3000 |
Velocidade de alimentação rápida de penas de cauda | mm/min | 664 | 664 | 664 |
Potência do motor principal | kW | 75 | 75 | 75 |
Comprimento da máquina | mm | 13577~21577 | 13577~21577 | 13577~21577 |
Largura da máquina | mm | 2479 | 2479 | 2515 |
Altura da máquina | mm | 2280 | 2580 | 2655 |
Imagens detalhadas
Superfície externa giratória
Depois que a máquina atende a toda a precisão geométrica, vamos testar a barra no torno horizontal, e verificar o processamento real
precisão (Rondura e cilindricidade).
Post de ferramentas:
O poste manual de ferramentas de 4 estações vem de série, tem forte força de aperto e alta rigidez.
A proteção para o poste de ferramentas é opcional, conforme com a norma CE.
O descanso de seguimento é adequado para girar barra de comprimento fino, reduzir efetivamente o escoamento da barra giratória
A proteção para o poste de ferramentas é opcional, conforme com a norma CE.
O descanso de seguimento é adequado para girar barra de comprimento fino, reduzir efetivamente o escoamento da barra giratória
Superfície de viragem
Depois de todos os tornos estão fazendo todos os testes de precisão geométrica, também usinagem das peças do disco, e verificar a verticalidade da cruz
Deslize.
Deslize.
