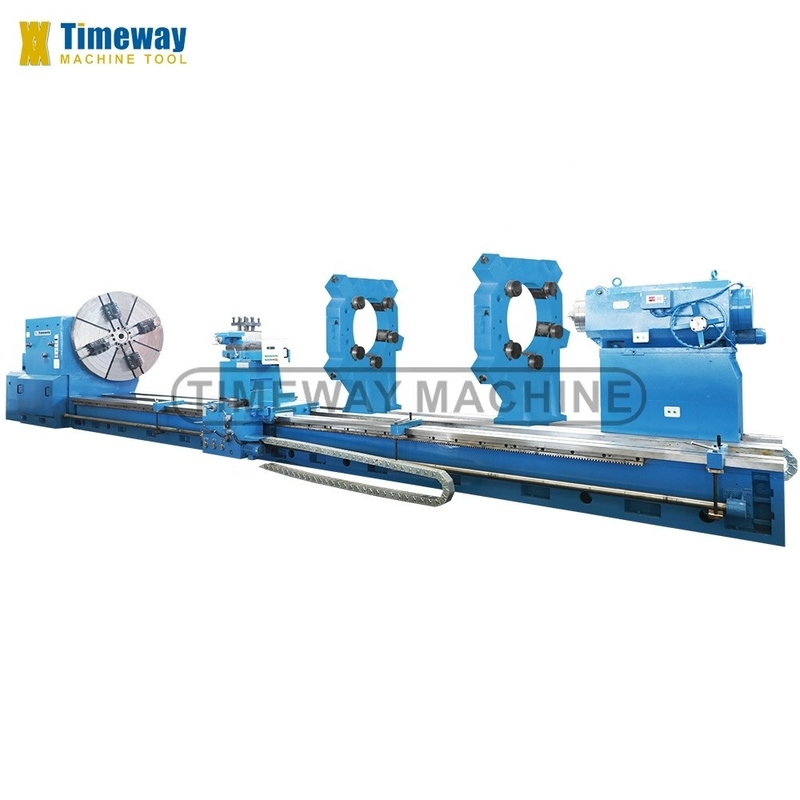

Timeway AL-2500H Alta precisão Torno horizontal de 75kW Potência do motor do fuso
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timac |
| Número do modelo: | AL-2500H |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $450,000.00/sets 1-2 sets |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 10000 | Intervalo de velocidade do fuso (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga média | Tipo: | Horizontal |
| Potência do motor do fuso ((kW): | 75 | Voltagem: | 220V/440V |
| Dimensão ((L*W*H): | 13577x2515x2655 mm | Peso (kg): | 40000kg |
| Garantia: | 1 ano | Principais pontos de venda: | Fácil de operar |
| Tipo de comercialização: | Produto ordinário | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Balanço máximo sobre a cama: | 2500 mm | Corrediça da cruz de Máximo Balanço Sobre: | 2200 mm |
| Distância entre centros: | 10000 mm | Max. torque do cilindro: | 80000N.m. |
| Largura da cama: | 1600 mm | Capacidade de carga: | 32 toneladas |
| Espinha Taper: | 75° | Intervalo de alimentação longitudinal: | 0.125-48 (18) mm |
| Intervalo de alimentação cruzada: | 0.063-24 (18) mm | linha métrica: | 2-40mm |
| Condição: | Novos | Indústrias aplicáveis: | Uso doméstico, retalho, obras de construção |
| Localização da sala de exposição: | França, Peru, Arábia Saudita, Espanha, Coreia do Sul | Componentes essenciais: | Rolamentos |
| Espinha de perfuração ((mm): | 100 milímetros | Max. comprimento giratório (mm): | 9800 mm |
| Anos: | 2019 | ||
Descrição de produto
Resumo
Esta máquina é um torno universal com capacidade de carga de 25/32/40 toneladas, após uso de suporte de rolos e repouso constante, capacidade de carga de 40 toneladas.É adequado para ferramentas de aço de alta velocidade e aço de liga duraPara as peças de eixo de diferentes materiais, partes cilíndricas e em forma de disco, anel de giro externo, face de extremidade, ranhuras, corte, o perfurador, os cones internos e externos da rota,e a utilização do suporte de ferramentas superior (através da roda suspensa) para girar vários fios de comprimento inferior a 600 mm.
Características:
1O leito da máquina é uma estrutura integrada de trilhos retangulares em forma de caixa, que é fundida em fundição de uma só vez com ferro fundido de alta qualidade (HT 300).A estabilidade é boa.A largura do trilho-guia é de 1600 mm, a rigidez é boa e a capacidade anti-vibração é forte; a rectificação de precisão por máquinas de rectificação de guias importadas garante uma longa vida útil,alta precisão e boa retenção.
2O mecanismo de accionamento principal da máquina-ferramenta é accionado por um motor de corrente contínua de 75 kW. O rácio de velocidade total do modo de controlo de velocidade variável é de 1:22.2, 3 passos de mudança de velocidade e a relação de velocidade mecânica e eléctrica é 1:200O fuso obtém um intervalo de regulação da velocidade de 0,8 a 160 r/min.
1O leito da máquina é uma estrutura integrada de trilhos retangulares em forma de caixa, que é fundida em fundição de uma só vez com ferro fundido de alta qualidade (HT 300).A estabilidade é boa.A largura do trilho-guia é de 1600 mm, a rigidez é boa e a capacidade anti-vibração é forte; a rectificação de precisão por máquinas de rectificação de guias importadas garante uma longa vida útil,alta precisão e boa retenção.
2O mecanismo de accionamento principal da máquina-ferramenta é accionado por um motor de corrente contínua de 75 kW. O rácio de velocidade total do modo de controlo de velocidade variável é de 1:22.2, 3 passos de mudança de velocidade e a relação de velocidade mecânica e eléctrica é 1:200O fuso obtém um intervalo de regulação da velocidade de 0,8 a 160 r/min.
Descrição do produto

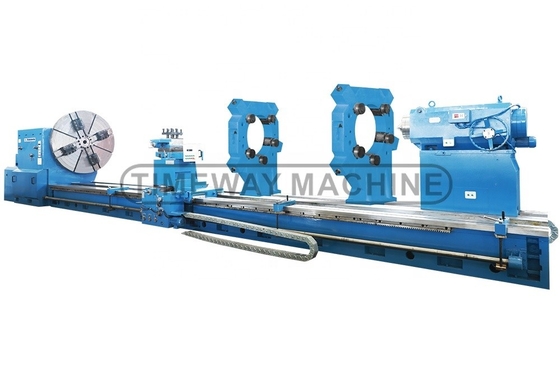

Tornos horizontais pesados de grande porte AL-2500H
Especificações
Especificações | Unidade | AL-2500H |
Max. Vira-te para a cama. | mm | 2500 |
Max. balança sobre o deslizamento cruzado | mm | 2200 |
Distância entre centros | mm | 10000 |
Max. torque do cilindro | N.m | 80000 |
Largura do leito | mm | 1600 |
Capacidade de carga | toneladas | 32 |
Espinhas cónicas | - | 75° |
Intervalo de alimentação longitudinal | mm | 0.125-48 (18) |
Intervalo de alimentação cruzada | mm | 0.063-24 (18) |
Fios métricos | mm | 2 a 40 |
Acessórios
Acessórios de série:
• 4 mandíbulas, com chuck independente
• Descanse regularmente
• Centro morto da cauda
• Sistema de arrefecimento
• Lâmpada de trabalho
• Equipamento elétrico de movimentação
• Ferramentas e caixa de ferramentas
• Esferas e parafusos
• Manual de utilização (em inglês)
• Descanse regularmente
• Centro morto da cauda
• Sistema de arrefecimento
• Lâmpada de trabalho
• Equipamento elétrico de movimentação
• Ferramentas e caixa de ferramentas
• Esferas e parafusos
• Manual de utilização (em inglês)
Acessórios opcionais:
• Placa facial
• Indicador digital de 2 ou 3 eixos
• Proteção de chuque
• Proteção de postes de ferramentas
• Proteção traseira contra salpicos
• Suporte de rolamentos
• Indicador digital de 2 ou 3 eixos
• Proteção de chuque
• Proteção de postes de ferramentas
• Proteção traseira contra salpicos
• Suporte de rolamentos
Três trilhos deslizantes:
A grande carga pesada adota a estrutura de trilhos deslizantes, largura do leito é de até 1600 mm, alta rigidez e forte anti-vibração para que a capacidade de carga seja de 40 toneladas.Os carris dos tornos são endurecidos de média frequência (HRC68)Assim, o trabalho pesado tem uma longa vida útil, alta rigidez e boa estabilidade.

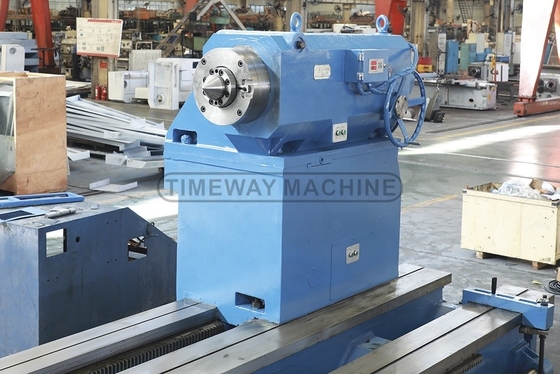

Cereais:
Alta rigidez e grande capacidade de carga.
Diâmetro da cauda: 400 mm
Ângulo cônico central: 75°
Distância efetiva do cavalo: 300 mm
Tração transversal do rabo: 15 mm
Diâmetro da cauda: 400 mm
Ângulo cônico central: 75°
Distância efetiva do cavalo: 300 mm
Tração transversal do rabo: 15 mm

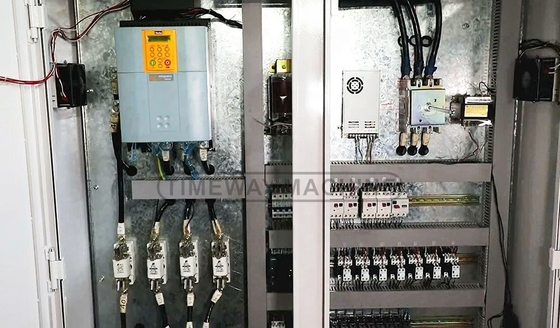

Armário elétrico:
Disponibilidade clara do fio, marcação CE dos componentes elétricos.
Motor principal de corrente contínua de 75 kW:
Os tornos pesados podem ganhar velocidade de fuso 0,8-160rpm com stepless, a estrutura de transmissão principal é accionada pelo motor principal DC 75KW,grande binário e forte força de rotação para o corte pesado, a velocidade do fuso é ajustada através do ajuste da pressão e do magnetismo.

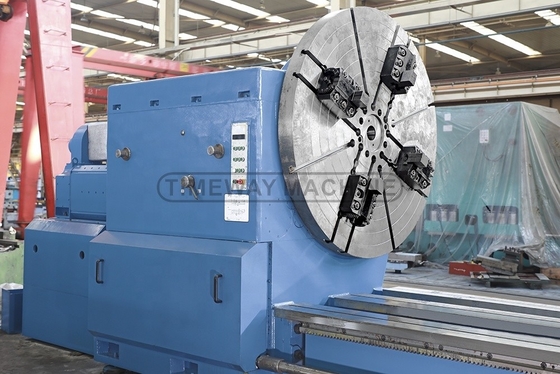

Caixa de fuso:
Para os tornos gigantes, o fuso através do diâmetro do orifício 85 mm, estrutura de caixa dividida, alta rigidez de contato; O fuso usando suporte dianteiro e traseiro tipo de suporte de dois pontos estrutura mecânica,para que os grandes tornos radial de execução e axial de execução, alta precisão de rotação, amortecimento de alta frequência e rectificação de precisão de engrenagens, alta precisão, funcionamento suave, baixo ruído.

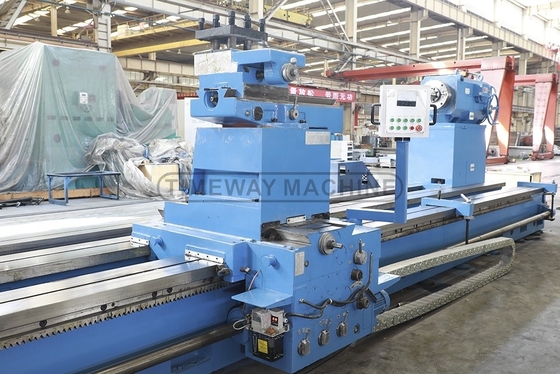

Transporte:
O sistema de alimentação do torno é ligado à unidade principal através da barra de luz, de modo que a alimentação está diretamente relacionada com a velocidade do eixo e a taxa de alimentação é conveniente para selecionar.Duas fileiras de estantes de alta precisão são instaladas na frente e atrás dos tornos gigantes pesados, os suportes dianteiros impulsionam a alimentação do carro para realizar fios de rotação, e o suportes traseiros impulsionam o movimento motorizado do inimigo.
Embalagem e entrega
Esta é a imagem da embalagem na nossa fábrica! Você pode ver o nosso pacote é padronizado e centralizado, então eles serão enviados para o seu local designado.
Perfil da empresa
Timeway Machine Tool Co., Ltd é uma empresa profissional de fabricação de máquinas-ferramenta, os principais produtos incluem torno, máquina de fresagem, máquina de moagem, etc.,e de acordo com as necessidades do cliente também podemos projetar e fabricar várias máquinas de propósito especial, para prestar serviços relativos de modernização e transformação tecnológica no domínio das máquinas-ferramenta.
Nossa fábrica foi estabelecida em 2014. Tem técnicos profissionais, uma equipe de pesquisa e desenvolvimento, fabrica e vende equipamentos CNC e fornece serviços personalizados profissionais.Os nossos produtos são amplamente utilizados no processamento de moldes, produtos 3C, máquinas agrícolas, máquinas de petróleo, processamento de peças de automóveis, indústria aeroespacial, etc., vendendo mais de 60 países e regiões no país e no exterior.
Certificações
Desde que nossa empresa foi fundada, obtivemos muitos certificados. A imagem acima é para sua referência. Continuaremos a fornecer excelentes máquinas-ferramentas para usuários domésticos e estrangeiros.
Perguntas frequentes
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo; 2. Equipe profissional de P & D e 25 anos de experiência em exportação; 3. Exportado para mais de 60 países; 4. Certificados CE, ISO; 5.Serviço online 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantia de qualidade; 7. Engenheiros estrangeiros disponíveis para resolver problemas;P: Tem QC ou quaisquer normas de segurança para as suas máquinas?R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.Q: Qual é o MOQ?A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)P: E os termos de pagamento?A: (1) T/T com 30% de pagamento antecipado, e 70% de pagamento do saldo a ser pago antes do envio; (2) LC Irrevogavel à vista; (3) Western Union, MoneyGram, etc.P: Que tal a garantia?R: O período de garantia é de um ano após a entrega.
