Duração máxima de giro 2800/3800/4800/5800 mm Torno horizontal pesado para indústria
Detalhes do produto:
| Lugar de origem: | SHN |
| Marca: | TIMEWAY |
| Número do modelo: | AL-1600 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $15,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 12000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 1100 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 30 |
| Voltagem: | 380V 50HZ 3PH ou negociável | Dimensão ((L*W*H): | 3120x2130x2380 |
| Peso (kg): | 20000 KG | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Balanço máximo sobre a cama: | 1600 milímetros |
| Corrediça da cruz de Máximo Balanço Sobre: | 1250 mm | Distância entre centros: | 3000/4000/5000 mm |
| Max. comprimento de rotação: | 2800/3800/4800/5800 mm | Largura da cama: | 1100 mm |
| Capacidade de carga: | 16 toneladas | Nariz do eixo: | A2-15 |
| Furo de eixo: | 100 milímetros | Espinha Taper: | Métrica 140 |
| Altura da máquina: | 2380 mm | Condição: | Novos |
| Espinha de perfuração ((mm): | 100 | Indústrias aplicáveis: | Fabricação, Construção |
| Localização da sala de exposição: | Exportação de produtos da União | Componentes essenciais: | Bomba, PLC |
| Max. comprimento giratório (mm): | 3000 milímetros | Anos: | Novos |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos

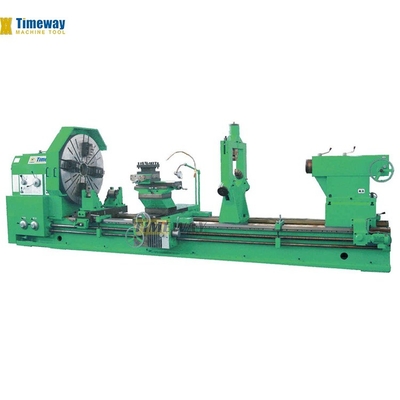

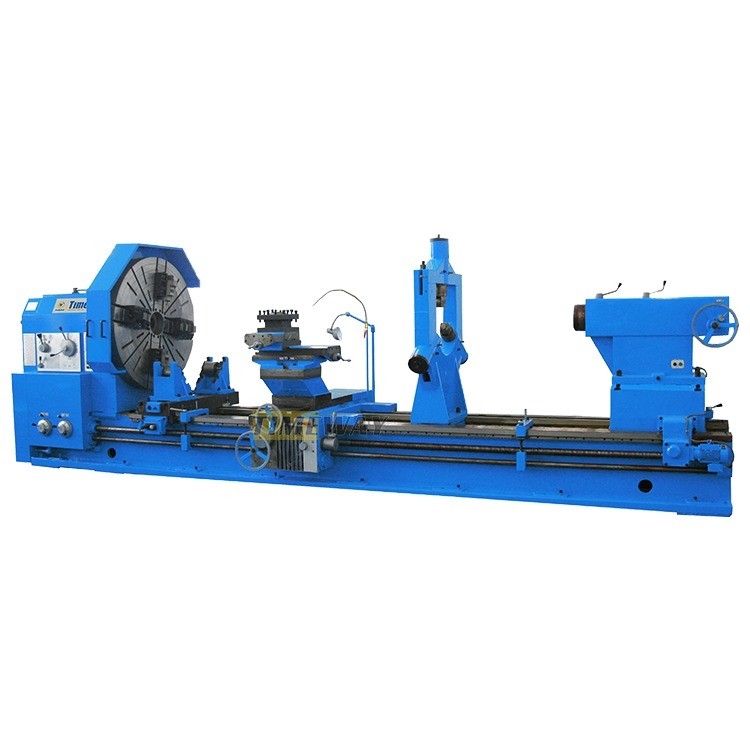

1Esta série de torno horizontal é adequado para o processamento de peças de grandes dimensões de fundições, aços e metais não ferrosos.aborrecimento e nidificação, e pode girar vários fios internos e externos, tais como métrico, polegada, módulo e diâmetro.
2. A máquina é de corpo sólido, forte em rigidez, de alta potência, de ampla gama de velocidades, e capaz de corte de alta velocidade e potente; Quando terminado, o erro de redondeza não é superior a 0,015 mm,o erro de grau do cilindro não é superior a 0.05 mm no comprimento de 300 mm.
3O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e alta rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, a tecnologia de placa de guia anti-reboque é adotada e as características dinâmicas, como o coeficiente de amortecimento de atrito, estão em um estado óptimo, evitando assim a ocorrência de
A rastejar.

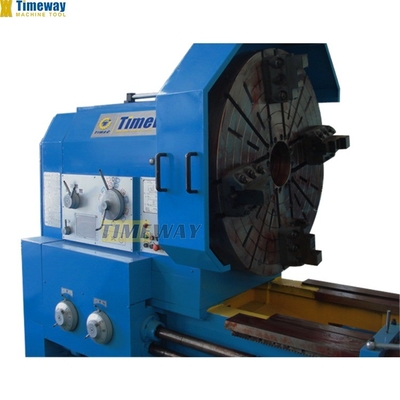

4A caixa de fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.Para reduzir a deformação térmica, o cabeçote é lubrificado com um ciclo de banho de óleo.
O fuso adota uma combinação de rolamentos de rolagem de precisão e três estruturas de suporte, melhorando a precisão e aumentando a rigidez.
5Os engrenagens na cabeça são apagados e aterrados para garantir a transmissão precisa e baixo ruído.pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável
durante uma operação prolongada.
6O diâmetro padrão do fuso é de 100 mm e adota o tipo de conexão do nariz do fuso A2-15, a precisão de escoamento do fuso é melhor.
7. A máquina pode ser utilizada para cortar a superfície cônica curta pelo poste de ferramenta superior (sem AL-2500),e a superfície cônica longa pode ser girada pelo poste de ferramenta superior e pela alimentação longitudinal juntas (sem AL-2500).
8. Alta potência, alta rigidez e ampla gama de velocidades para alta velocidade e corte potente, gama de velocidades de 3,15-315rpm com 33 velocidades.
9A máquina é uma máquina pesada com uma capacidade de carga máxima de 16 toneladas, opcional pode ser de 20 toneladas, adota trilhos de guia retangulares largos com boa estabilidade e rigidez, largura do leito é 1100mm.
10A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
11. A máquina-ferramenta equipada de padrão com cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho.
2. A máquina é de corpo sólido, forte em rigidez, de alta potência, de ampla gama de velocidades, e capaz de corte de alta velocidade e potente; Quando terminado, o erro de redondeza não é superior a 0,015 mm,o erro de grau do cilindro não é superior a 0.05 mm no comprimento de 300 mm.
3O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e alta rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, a tecnologia de placa de guia anti-reboque é adotada e as características dinâmicas, como o coeficiente de amortecimento de atrito, estão em um estado óptimo, evitando assim a ocorrência de
A rastejar.
4A caixa de fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.Para reduzir a deformação térmica, o cabeçote é lubrificado com um ciclo de banho de óleo.
O fuso adota uma combinação de rolamentos de rolagem de precisão e três estruturas de suporte, melhorando a precisão e aumentando a rigidez.
5Os engrenagens na cabeça são apagados e aterrados para garantir a transmissão precisa e baixo ruído.pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável
durante uma operação prolongada.
6O diâmetro padrão do fuso é de 100 mm e adota o tipo de conexão do nariz do fuso A2-15, a precisão de escoamento do fuso é melhor.
7. A máquina pode ser utilizada para cortar a superfície cônica curta pelo poste de ferramenta superior (sem AL-2500),e a superfície cônica longa pode ser girada pelo poste de ferramenta superior e pela alimentação longitudinal juntas (sem AL-2500).
8. Alta potência, alta rigidez e ampla gama de velocidades para alta velocidade e corte potente, gama de velocidades de 3,15-315rpm com 33 velocidades.
9A máquina é uma máquina pesada com uma capacidade de carga máxima de 16 toneladas, opcional pode ser de 20 toneladas, adota trilhos de guia retangulares largos com boa estabilidade e rigidez, largura do leito é 1100mm.
10A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
11. A máquina-ferramenta equipada de padrão com cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho.
Especificações | Unidade | AL-1400 | AL-1600 | AL-1800 | |
Balança-te sobre a cama. | mm | 1440 | 1600 | 1800 | |
Vire o vagão | mm | 1050 | 1250 | 1450 | |
Comprimento máximo da peça de trabalho | mm | 1000-16000 | O número de unidades de produção deve ser igual ou superior a: | O número de unidades de produção deve ser igual ou superior a: | |
Duração máxima de rotação | mm | 800-15800 | 2800/3800/4800/5800/7800/9800/11800 | 2800/3800/4800/5800/7800/9800/11800 | |
Duração do guiamento | mm | 1100 | 1100 | 1100 | |
Peso máximo da peça de trabalho | t | 16 | 16 | 16 | |
Nas do fuso | - | A2-15 | A2-15 | A2-15 | |
Furo de fuso | mm | 130 | 100 | 100 | |
Orifícios de fuso mais afiados | - | Métrica 140 | métrica 140 | métrica 140 | |
Faixa de velocidades do fuso | r/min | Aviso: 3.15-315, inversão: 3.5-290 | "Pela primeira vez, o meu pai foi morto por uma mulher". | "Pela primeira vez, o meu pai foi morto por uma mulher". | |
Número de velocidades do eixo | passos | "Predefinição: 21, inversão: 12". | "Predefinição: 21, inversão: 12". | "Predefinição: 21, inversão: 12". | |
Longitudinal e transversal | espécies | 56 | 56 | 56 | |
Alimentação por revolução | mm/r | longo longitudinal:0.1-12, cruz:0.05-6 | longo longitudinal:0.1-12, cruz:0.05-6, poste de ferramentas superior: 0.025-3 | longo longitudinal:0.1-12, cruz:0.05-6, poste de ferramentas superior: 0.025-3 | |
Número e faixa do fio métrico | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | |
Número e faixa de fios de polegada | TPI | 3/8-28 (31) | 28-1/4 (31) | 28-1/4 (31) | |
Número e faixa de fios do módulo | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |
N.o e faixa de diâmetro do fio | DP | 1-56 (25) | 1/2-56 (38) | 1/2-56 (38) | |
Distância entre o fuso e o plano da ferramenta | mm | 53 | 53 | 53 | |
Intervalo de balanço do poste de ferramenta | ° | ± 90 | ± 90 | ± 90 | |
Viagem máxima do deslizamento transversal | mm | 800 | 850 | 900 | |
Max. deslocamento do slide superior | mm | 360 | 360 | 360 | |
Secção da haste da ferramenta | mm | 50x50 | 50x50 | 50x50 | |
Viagem do posto de ferramentas (por giro de mostradores) | mm | 0.05 | 0.05 | 0.05 | |
Dia. de penas de cauda | mm | 260 | 260 | 260 | |
Viagem da pena de cauda | mm | 300 | 300 | 300 | |
Furo de penas de cauda | - | Métrica 80 | Métrica 80 | Métrica 80 | |
Potência do motor principal | kW | 30 | 30 | 30 | |
Duração | mm | 4120-1920 | 6120/7120/8120/9120/11120/13120/15120 | 6120/7120/8120/9120/11120/13120/15120 | |
Largura | mm | 2100 | 2130 | 2330 | |
Altura | mm | 2325 | 2380 | 2480 | |
4 mandíbulas para carga pesada, para descarga independente Descanso constanteCentro morto Post de ferramentas de 4 estações Sistema de arrefecimento Lâmpada de trabalho Estacas elétricas Ferramentas e caixa de ferramentas Cuneiras e parafusos de nivelamento Manual de operação (em inglês) | Placa facial DRO de dois ou três eixos Cuidado com o Chuck. Proteção de postes de ferramentas Proteção traseira contra salpicos Suporte de rolamento Apego de moagem. |
