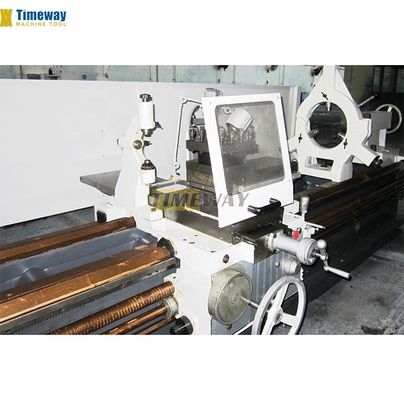

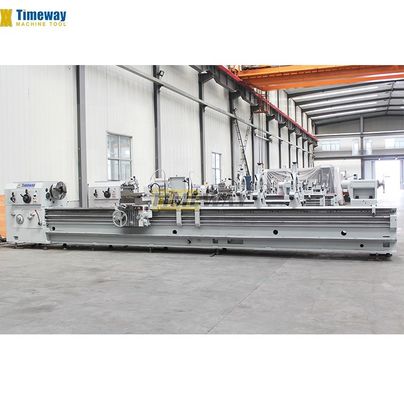

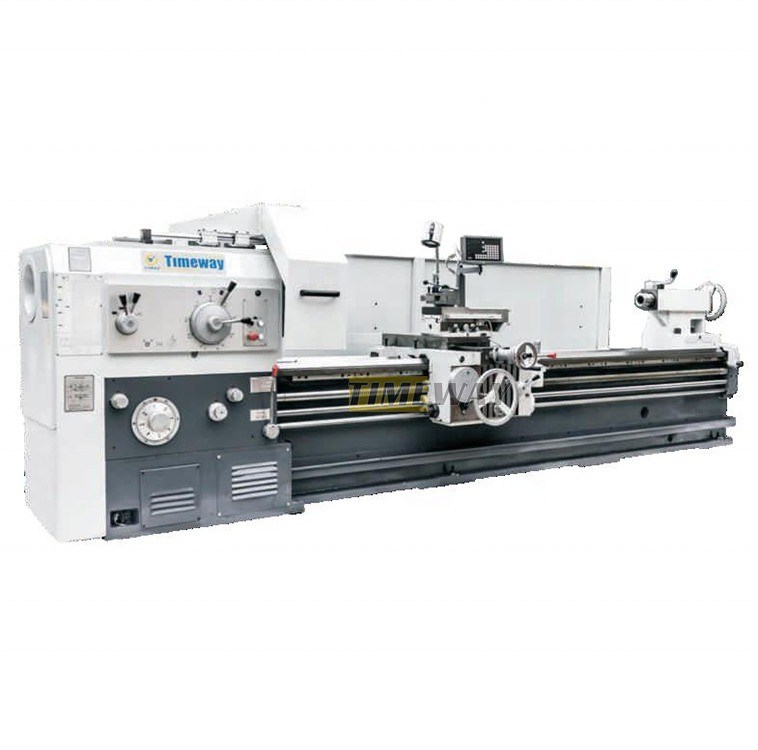

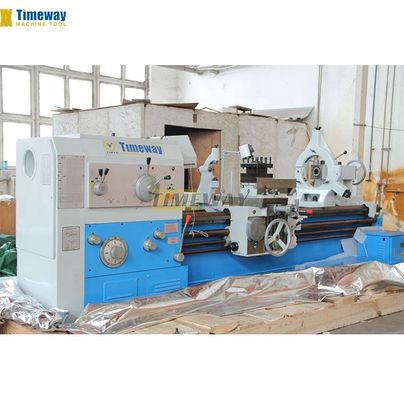

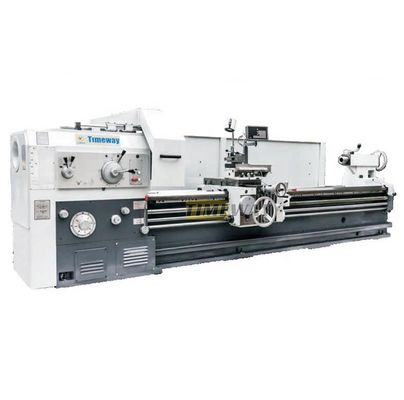

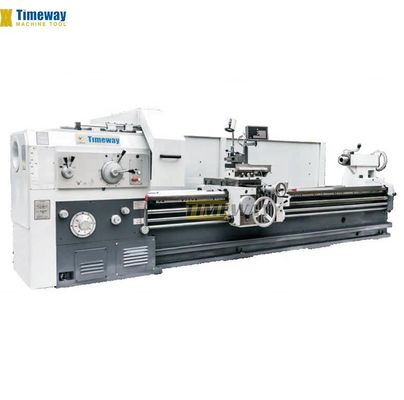

3000 kg Capacidade de carga Torno horizontal para requisitos de usinagem de trabalho pesado online
Detalhes do produto:
| Lugar de origem: | SHANGHAI |
| Marca: | TIMEEWAY |
| Número do modelo: | AL-630/AL-800 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $18,000.00/sets 1-1 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 1500 | Intervalo de velocidade do fuso (rpm): | 6 - 750 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Dever claro | Largura da cama (mm): | 1730 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 11 |
| Voltagem: | 220V/380V/400V/415V | Dimensão ((L*W*H): | 3000x1400x1290 |
| Peso (kg): | 5 000 kg | Garantia: | 1 ano |
| Principais pontos de venda: | Multifuntcionais | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Balanço máximo sobre a cama: | 800 mm |
| Distância entre centros: | 1500/2000/3000 mm | Largura da cama: | 600 mm |
| Capacidade de carga: | 3000 kg | Furo de eixo: | 100 milímetros |
| Escala de velocidade do eixo: | 6 a 750 rpm | Velocidade de alimentação rápida: | 4000 mm/min |
| Tamanho da secção da ferramenta: | 32x32 milímetro | Largura da máquina: | 1730 milímetros |
| Altura da máquina: | 1450 milímetros | Condição: | Novos |
| Espinha de perfuração ((mm): | 100 | Indústrias aplicáveis: | Fabricação, Construção |
| Localização da sala de exposição: | França, Indonésia, Rússia | Componentes essenciais: | Bomba, PLC |
| Max. comprimento giratório (mm): | 1350 MILÍMETROS | Anos: | Novos |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
1Estes tornos são adequados para girar superfícies cilíndricas internas e externas, superfícies cônicas e outras partes rotativas.fios de módulo e radial, e pode cortar ranhuras de óleo e cavilhas.
2A máquina tem um corpo sólido, uma rigidez forte, uma potência elevada, uma gama de velocidades ampla e é capaz de cortar a alta velocidade e com potência;
3Quando terminado, o erro de redondeza não é superior a 0,01 mm, o erro de grau cilíndrico não é superior a 0,03 mm no comprimento de medição de 300 mm.
4É adequado para o corte estável e resistente de peças de grande e médio porte, tais como peças fundidas, peças rígidas e metais não ferrosos.
5O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e alta rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, a tecnologia de placa de guia anti-reboque é adotada e as características dinâmicas, como o coeficiente de amortecimento de atrito, estão em um estado óptimo, evitando assim a ocorrência de
de arrasto a baixa velocidade.

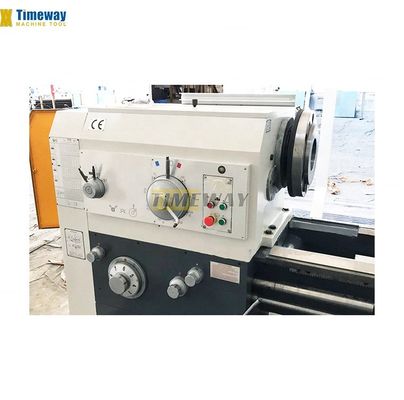

6A caixa de eixo adota uma estrutura simétrica para fazer o aquecimento térmico
Para reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.A extremidade frontal do eixo principal adota uma estrutura de três suportes de um rolamento de esferas de contato angular de duas linhasAs engrenagens da cabeça são apagadas e ancoradas para garantir uma transmissão precisa e baixo ruído.O fuso bem montado tem as características de baixa elevação de temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
7. Cama de tipo de uma peça de alta rigidez com 600 mm de comprimento, o que garante que a máquina tenha uma forte estabilidade e alta precisão, e a capacidade de carga entre os centros pode ser de até 3000 kg.
8. Espinha padrão através do diâmetro do orifício Ф100mm, pode ser Ф140mm como opcional; Para usinagem de uma ampla variedade de peças de trabalho, a máquina tem uma faixa de velocidade de 6-775rpm com 24 velocidades.
9O slide superior pode girar o cone curto por alimentação automática ou manualmente, o slide superior e a alimentação longitudinal combinados podem girar a superfície cônica longa.
2A máquina tem um corpo sólido, uma rigidez forte, uma potência elevada, uma gama de velocidades ampla e é capaz de cortar a alta velocidade e com potência;
3Quando terminado, o erro de redondeza não é superior a 0,01 mm, o erro de grau cilíndrico não é superior a 0,03 mm no comprimento de medição de 300 mm.
4É adequado para o corte estável e resistente de peças de grande e médio porte, tais como peças fundidas, peças rígidas e metais não ferrosos.
5O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e alta rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, a tecnologia de placa de guia anti-reboque é adotada e as características dinâmicas, como o coeficiente de amortecimento de atrito, estão em um estado óptimo, evitando assim a ocorrência de
de arrasto a baixa velocidade.
6A caixa de eixo adota uma estrutura simétrica para fazer o aquecimento térmico
Para reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.A extremidade frontal do eixo principal adota uma estrutura de três suportes de um rolamento de esferas de contato angular de duas linhasAs engrenagens da cabeça são apagadas e ancoradas para garantir uma transmissão precisa e baixo ruído.O fuso bem montado tem as características de baixa elevação de temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
7. Cama de tipo de uma peça de alta rigidez com 600 mm de comprimento, o que garante que a máquina tenha uma forte estabilidade e alta precisão, e a capacidade de carga entre os centros pode ser de até 3000 kg.
8. Espinha padrão através do diâmetro do orifício Ф100mm, pode ser Ф140mm como opcional; Para usinagem de uma ampla variedade de peças de trabalho, a máquina tem uma faixa de velocidade de 6-775rpm com 24 velocidades.
9O slide superior pode girar o cone curto por alimentação automática ou manualmente, o slide superior e a alimentação longitudinal combinados podem girar a superfície cônica longa.
Especificações | Unidade | AL-630 | AL-800 |
Balança-te sobre a cama. | mm | 630 | 800 |
Vire o vagão | mm | 350 | 480 |
Comprimento máximo da peça de trabalho | mm | 1000-10000 | 1500-6000 |
Duração máxima de rotação | mm | 850-9850 | 1350-5850 |
Duração do guiamento | mm | 600 | 600 |
Peso máximo da peça de trabalho | Quilos | 3000 | 3000 |
Nas do fuso | - | C11 | C11 (C15 opcional) |
Furo de fuso | mm | 100 | 100 (140 opcionais) |
Orifícios de fuso mais afiados | - | Métrica 120 | Métrica 1:20 |
Faixa de velocidades do fuso | RPM | Entre 6 e 800 | CCW: 6-750; CW: 10-775 |
Número de velocidades do eixo | passos | 2 passos, sem passos em passos | 18; 6 |
Velocidade de alimentação longitudinal | mm/r | 0.1-12.2 | 0.1-24.32 (64) |
Velocidade de alimentação cruzada | mm/r | 0.05-6.6 | 0.05-12.16 (64) |
Número e faixa do fio métrico | mm | 1-120 (47) | 1-240 (50) |
Número e faixa de fios de polegada | TPI | 28 ~ 1/2 (25) | 14-1 (26) |
Número e faixa de fios do módulo | MP | 0.5-60 (45) | 0.5-120 (53) |
N.o e faixa de diâmetro do fio | DP | 28-1 (29) | 28-1 (24) |
Velocidade de travessia rápida | mm/min | 3800 | 4000 |
Distância entre o fuso e o plano da ferramenta | mm | 33 | 33 |
Intervalo de balanço do poste de ferramenta | ° | ± 90 | ± 90 |
Viagem máxima do deslizamento transversal | mm | 449 | 500 |
Max. deslocamento do slide superior | mm | 200 | 200 |
Secção da haste da ferramenta | mm | 32x32 | 32x32 |
Dia. de penas de cauda | mm | 120 | 100 |
Viagem da pena de cauda | mm | 200 | 250 |
Furo de penas de cauda | MT6 | MT6 | |
Potência do motor principal | kW | 15 | 11 |
Duração | mm | 3000-12000 | 3670 ~ 8260 |
Largura | mm | 1400 | 1730 |
Altura | mm | 1290 | 1450 |
3 mandíbulas Descanso constante (mais de 2 m de comprimento)Segue o descanso Mudança manual de cauda, centro morto. Post de ferramentas de 4 estações Sistema de arrefecimento Lâmpada de trabalho Ferramentas e caixa de ferramentas Cuneiras e parafusos de nivelamento Manual de operação (em inglês) | 4 mandíbulas independentes, Placa facial DRO de dois ou três eixos Cuidado com o Chuck. Proteção de postes de ferramentas Proteção traseira contra salpicos Mudança rápida do poste de ferramentas Aparelhos de moagem |
Por que escolher-nos
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
