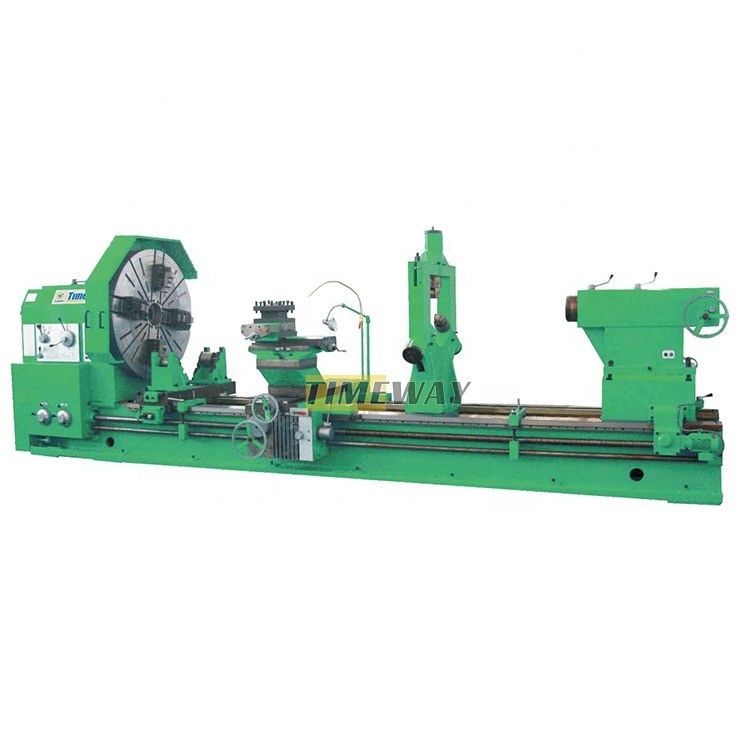

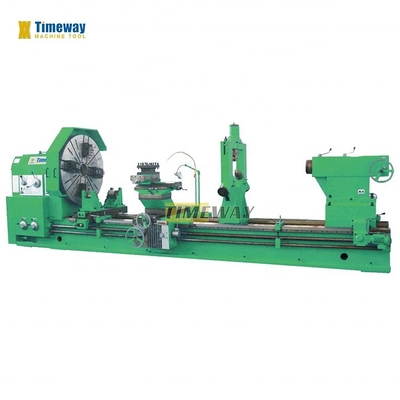

2022 Torno horizontal pesado com 1100 mm de largura de cama e 11800 mm de comprimento máximo da peça de trabalho
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timac |
| Número do modelo: | AL-1800 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $150,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 11800 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 1100 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 30 |
| Voltagem: | 220V/380V | Dimensão ((L*W*H): | 15120x2330x2480 |
| Peso (kg): | 20000 KG | Garantia: | 1 ano |
| Principais pontos de venda: | Multifuntcionais | Tipo de comercialização: | Outros |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Balanço sobre a cama: | 1800 mm |
| Vire o vagão: | 1450mm | Máximo Comprimento do Workpiece: | 12000mm |
| Max. comprimento de rotação: | 11800mm | Período do guideway: | 1100 |
| Max. Peso da peça de trabalho: | 16t | Nariz do eixo: | A2-15 |
| Furo de eixo: | 100 | Orifícios de fuso mais afiados: | Metric140 |
| Faixa de velocidades do fuso: | "Pela primeira vez, o meu pai foi morto por uma mulher". | Condição: | Novos |
| Espinha de perfuração ((mm): | 100 | Indústrias aplicáveis: | Fabricação de máquinas |
| Localização da sala de exposição: | Egito, Arábia Saudita, Paquistão, Índia, Chile, Emirados Árabes Unidos, Nigéria, Austrália | Componentes essenciais: | Motor, caixa de velocidades |
| Max. comprimento giratório (mm): | 11800 mm | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Características:
1.Esta série de torno horizontal é adequado para o processamento de peças de grandes dimensões de fundições, aços e metais não ferrosos.aborrecimento e nidificação, e pode girar vários fios internos e externos, tais como métrico, polegada, módulo e diâmetro.
2A máquina tem um corpo sólido, uma rigidez forte, uma potência elevada, uma gama de velocidades ampla e uma capacidade de corte de alta velocidade e de alta potência; quando terminada, o erro de redondez não é superior a 0,015 mm,o erro de grau do cilindro não é superior a 0.05 mm no comprimento de 300 mm.
3O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e uma elevada rigidez, e o trilho de guia adota um sistema de
processo de moagem por apagamento de frequência intermédia. Na superfície de guia deslizante, é adotada a tecnologia da placa de guia anti-reboque,e as características dinâmicas, tais como o coeficiente de amortecimento do atrito, estão num estado óptimo, evitando assim a ocorrência de arrasto a baixa velocidade.O rolamento do eixo da máquina adota produtos de marcas famosas.A caixa de fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fusoPara reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.Melhorar a precisão e aumentar a rigidez.
4As engrenagens da cabeça são apagadas e ancoradas para garantir uma transmissão precisa e um baixo ruído.
O ponto de partida é a baixa elevação da temperatura, a pequena deformação térmica e a alta precisão, o que permite que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
5O diâmetro padrão do orifício do fuso é de 100 mm e adota o tipo de conexão do nariz do fuso A2-15, a precisão de escoamento do fuso é melhor.
6. A máquina pode ser usada para cortar a superfície cónica curta pelo poste de ferramenta superior, e a superfície cónica longa pode ser girada pelo poste de ferramenta superior e a alimentação longitudinal juntos.
7.Alta potência, alta rigidez e ampla gama de velocidades para cortes de alta velocidade e potência, gama de velocidades de 3,15-315 rpm com 33 velocidades.
8.A máquina é uma máquina pesada com uma capacidade de carga máxima de 16 toneladas, opcional pode ser de 20 toneladas, adota trilhos de guia retangulares largos com boa estabilidade e rigidez, largura do leito é 1100mm.

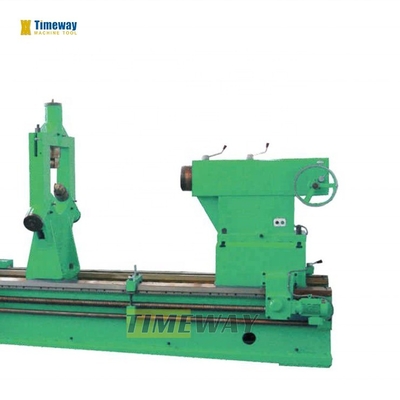

9A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
10.A máquina-ferramenta padrão equipada com cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho
1.Esta série de torno horizontal é adequado para o processamento de peças de grandes dimensões de fundições, aços e metais não ferrosos.aborrecimento e nidificação, e pode girar vários fios internos e externos, tais como métrico, polegada, módulo e diâmetro.
2A máquina tem um corpo sólido, uma rigidez forte, uma potência elevada, uma gama de velocidades ampla e uma capacidade de corte de alta velocidade e de alta potência; quando terminada, o erro de redondez não é superior a 0,015 mm,o erro de grau do cilindro não é superior a 0.05 mm no comprimento de 300 mm.
3O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e uma elevada rigidez, e o trilho de guia adota um sistema de
processo de moagem por apagamento de frequência intermédia. Na superfície de guia deslizante, é adotada a tecnologia da placa de guia anti-reboque,e as características dinâmicas, tais como o coeficiente de amortecimento do atrito, estão num estado óptimo, evitando assim a ocorrência de arrasto a baixa velocidade.O rolamento do eixo da máquina adota produtos de marcas famosas.A caixa de fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fusoPara reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.Melhorar a precisão e aumentar a rigidez.
4As engrenagens da cabeça são apagadas e ancoradas para garantir uma transmissão precisa e um baixo ruído.
O ponto de partida é a baixa elevação da temperatura, a pequena deformação térmica e a alta precisão, o que permite que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
5O diâmetro padrão do orifício do fuso é de 100 mm e adota o tipo de conexão do nariz do fuso A2-15, a precisão de escoamento do fuso é melhor.
6. A máquina pode ser usada para cortar a superfície cónica curta pelo poste de ferramenta superior, e a superfície cónica longa pode ser girada pelo poste de ferramenta superior e a alimentação longitudinal juntos.
7.Alta potência, alta rigidez e ampla gama de velocidades para cortes de alta velocidade e potência, gama de velocidades de 3,15-315 rpm com 33 velocidades.
8.A máquina é uma máquina pesada com uma capacidade de carga máxima de 16 toneladas, opcional pode ser de 20 toneladas, adota trilhos de guia retangulares largos com boa estabilidade e rigidez, largura do leito é 1100mm.
9A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
10.A máquina-ferramenta padrão equipada com cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho
Especificações | Unidade | AL-1800 |
Balança-te sobre a cama. | mm | 1800 |
Vire o vagão | mm | 1450 |
Comprimento máximo da peça de trabalho | mm | O número de unidades de produção deve ser igual ou superior a: |
Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800 |
Duração do guiamento | mm | 1100 |
Peso máximo da peça de trabalho | t | 16 |
Nas do fuso | - | A2-15 |
Furo de fuso | mm | 100 |
Orifícios de fuso mais afiados | - | métrica 140 |
Faixa de velocidades do fuso | r/min | "Pela primeira vez, o meu pai foi morto por uma mulher". |
Número de velocidades do eixo | passos | "Predefinição: 21, inversão: 12". |
Longitudinal e transversal | espécies | 56 |
Alimentação por revolução | mm/r | longo longitudinal:0.1-12, cruz:0.05-6, poste de ferramentas superior: 0.025-3 |
Número e faixa do fio métrico | mm | 1-120 (44) |
Número e faixa de fios de polegada | TPI | 28-1/4 (31) |
Número e faixa de fios do módulo | MP | 0.5-60 (45) |
N.o e faixa de diâmetro do fio | DP | 1/2-56 (38) |
Distância entre o fuso e o plano da ferramenta | mm | 53 |
Intervalo de balanço do poste de ferramenta | ° | ± 90 |
Viagem máxima do deslizamento transversal | mm | 900 |
Max. deslocamento do slide superior | mm | 360 |
Secção da haste da ferramenta | mm | 50x50 |
Viagem do posto de ferramentas (por giro de mostradores) | mm | 0.05 |
Dia. de penas de cauda | mm | 260 |
Viagem da pena de cauda | mm | 300 |
Furo de penas de cauda | - | Métrica 80 |
Potência do motor principal | kW | 30 |
Duração | mm | 6120/7120/8120/9120/11120/13120/15120 |
Largura | mm | 2330 |
Altura | mm | 2480 |
Acessórios padrão: | Acessórios opcionais: |
4 mandíbulas, para uso pesado, com parafusos independentes, Descanse bem. Centro morto. 4- post de ferramentas da estação, Sistema de arrefecimento, Luz de trabalho, Movimentos elétricos cauda, Ferramentas e caixa de ferramentas, Quedas e parafusos de nivelamento, Manual de operação (em inglês) | Placa facial, DRO de dois ou três eixos, Guarda Chuck, Proteção de postes de ferramentas, Proteção traseira contra salpicos. Suporte de rolos, Aparelhos de moagem |
