A leitura digital de 2/3 eixos (DRO) está disponível.
O guarda Chuck está disponível.
 |

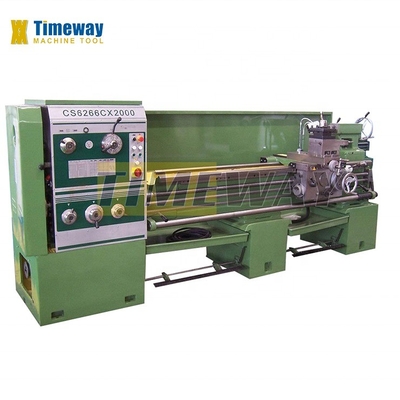

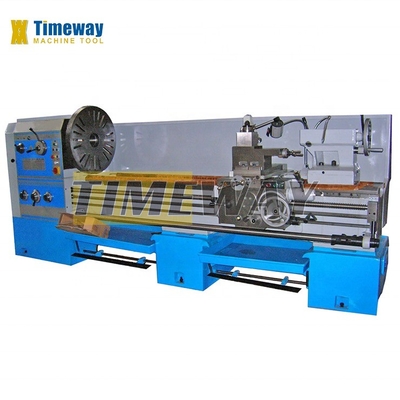

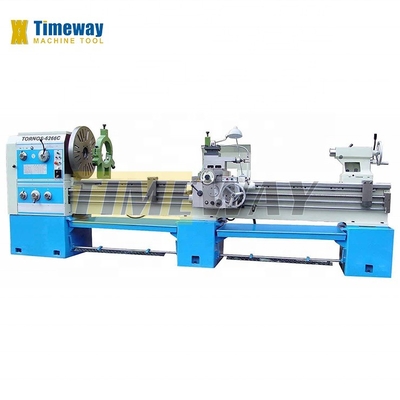

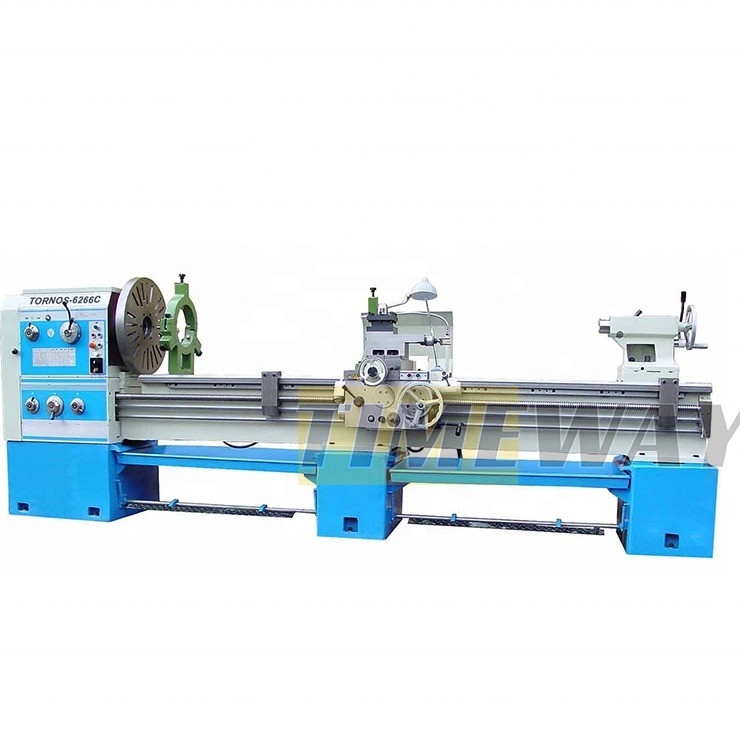

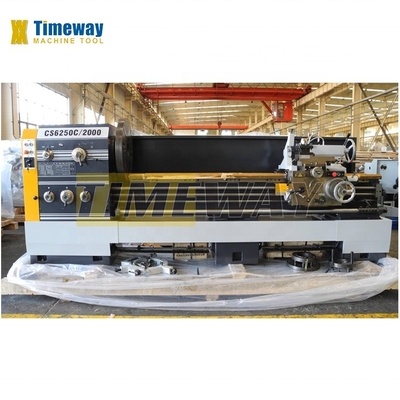

Tornos Cama de separação de metal puro Torno convencional 3700 KG Peso 200V-480V Tensão
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC, TIMEWAY |
| Número do modelo: | TORNOS-6280C/3000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $17,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 200 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 3000 | Intervalo de velocidade do fuso (rpm): | 30 - 1400 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga média | Largura da cama (mm): | 400 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 7.5 |
| Voltagem: | 200 V a 480 V | Dimensão ((L*W*H): | como o modelo |
| Peso (kg): | 3700 KG | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto quente 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tipo de torno: | Torno horizontal de cama plana universal |
| Máximo Balanço Diâmetro: | 800 mm | Balanço máximo sobre o transporte: | 560 mm |
| Máximo Balanço em Gap: | 1000 mm | Comprimento efetivo da lacuna: | 210mm |
| Largura da cama: | 400 mm | Secção da ferramenta de torneamento: | 25X25MM |
| Espinha Taper: | Morse não.6 | Potência do motor principal: | 7.5kw |
| Cor do torno: | Conforme exigência do cliente | Condição: | Novos |
| Indústrias aplicáveis: | Hotéis, lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábric | Localização da sala de exposição: | Canadá, Estados Unidos, Itália, Alemanha, México, Rússia, Espanha, Colômbia, Argélia, Roménia, Áfric |
| Componentes essenciais: | Rolamento, bomba, engrenagem, motor, caixa de engrenagens | Max. comprimento giratório (mm): | 2950 milímetro |
| Anos: | 2021,06 | Espinha de perfuração ((mm): | 105 |
| Porto: | China quaisquer portos | ||
Descrição de produto
Descrição dos produtos
3 mandíbulas | Centro de Vida |
4 mandíbulas | Fixação de viragem cónica |
Placa facial | Forno de descarga |
Centro morto | Detentor de ferramentas de troca rápida |
Diâmetro de perseguição de fios | Leitura digital no eixo 2/3. |
Proteção contra salpicos | Cobertura de chuque |
Pistola de óleo | Capa do parafuso |
Lâmpada de trabalho | Cobertura do poste de ferramenta |
Sistema de arrefecimento | Placa de condução |
Descanso constante | |
Segue o descanso | |
Mudança de marcha | |
Capa redutora | |
Freio de pé | |
Parafusos de fundação | |
Caixa de ferramentas e ferramentas | |
Manual de operação |
Especificações | Unidade | TORNOS-6250C | TORNOS-6266C | Tornos-6280C |
Max. Vira-te para a cama. | mm | 500 | 660 | 800 |
Max. balança sobre o deslizamento cruzado | mm | 300 | 420 | 560 |
Max. Vire-se para o espaço. | mm | 710 | 870 | 1000 |
Comprimento da lacuna | mm | 240 | 240 | 240 |
Distância entre centros | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Duração máxima de rotação | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Furo de fuso | mm | Φ105 | Φ105 | Φ105 |
Espinhas cónicas | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Nas do fuso | - | ISO 702/II n.o.8 | ISO 702/II n.o.8 | ISO 702/II n.o.8 |
Intervalo de velocidade do fuso (passos) | RPM | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
Viagem do slide superior | mm | 145 | 145 | 145 |
Viagem de deslizamento cruzado | mm | 320 | 310 | 320 |
Tamanho da secção da ferramenta | mm | 25x25 | 25x25 | 25x25 |
Velocidade de alimentação rápida no eixo X | m/min | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 |
Velocidade de alimentação rápida no eixo Z | m/min | 50 Hz: 4.5; 60 Hz: 5.4 | 50 Hz:4.5; 60 Hz: 5.4 | 50 Hz: 4.5; 60 Hz: 5.4 |
Faixa de alimentação do eixo X | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Faixa de alimentação do eixo Z | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
Variedade de fios métricos (tipos) | mm | 1-14 (22) | 1-14 (22) | 1-14 (22) |
Distribuição de fios de polegada (tipos) | TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Faixa de fios de módulo (tipos) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
Distribuição de fios de diâmetro (tipos) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
Diâmetro da pena do rabo | mm | Φ75 | Φ75 | Φ90 |
Viagem de penas de cauda | mm | 150 | 150 | 150 |
Pênis de cauda | - | MT5 | MT5 | MT5 |
Potência do motor principal | kW | 7.5 | 7.5 | 7.5 |
Potência do motor de alimentação rápida | kW | 0.3 | 0.3 | 0.3 |
Potência do motor da bomba de refrigerante | kW | 0.12 | 0.12 | 0.12 |
Comprimento da máquina | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3665/4665 |
Largura da máquina | mm | 975 | 975 | 1340 |
Altura da máquina | mm | 1270 | 1450 | 1490 |
Peso da máquina | Quilos | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 3300/3700 |
Detalhes da máquina
O torno de cama de lacuna da série é adequado para todos os tipos de trabalhos de torneamento, como torneamento interno e externo, torneamento cônico e outras partes rotativas, torneamento de face final,também girando todos os tipos de fio comum: Pulgada, métrica, módulo e DP; realizar perfuração, reaming, tapping e abertura de sulco.
Não, não, não, não.
>> Ferramenta de torção de mandíbula 3 padrão, fixação rápida da peça;
Não, não, não, não.
>> A cama com costelas é feita de ferro fundido de alta qualidade;
>> Os carris de guia são endurecidos e moídos, e a dureza é até HRC52;
Não, não, não, não.
Alimentação automática e alimentação rápida no eixo X/Z por uma alça.
>> Tipo EUA, Tipo EUROPE,Tipo italianoPonto de troca rápida de ferramentas à escolha;
Não, não, não, não.
>> O repouso constante e o repouso seguido são equipados de série para o torno de cama plana.
>> O tailstock manual pode bloquear e soltar rapidamente.
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Peças de ensaio abrangentes(apenas para torno CNC horizontal):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw (apenas para torno CNC horizontal):
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
