Detalhes do produto:

Lugar de origem: Henan, China
Marca: TIMAC
Número do modelo: AL-2000Hx8000

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: $360,000.00/sets 1-2 sets
Detalhes da embalagem: Caixa de madeira (pode ser fumigada)
Habilidade da fonte: 5 conjuntos por mês
Melhor preço Contato

Informação detalhada
Comprimento máximo da peça (mm): 8000 Intervalo de velocidade do fuso (rpm): 0.8 - 160 rpm
Capacidade de usinagem: Carga pesada Largura da cama (mm): 1600
Tipo: Horizontal Potência do motor do fuso ((kW): 75
Voltagem: 220V/380V/415V/440V Dimensão ((L*W*H): 13577 x 2479 x 2580 mm
Peso (kg): 35000 quilogramas Garantia: 1 ano
Principais pontos de venda: Alta rigidez Tipo de comercialização: Produto ordinário
Relatório de ensaio da máquina: Fornecido Inspecção de saída por vídeo: Fornecido
Garantia dos componentes principais: 1 ano Balanço máximo sobre a cama: 2000 mm
Corrediça da cruz de Máximo Balanço Sobre: 1600 mm Max. binário do fuso: 80000N.m.
Max. Peso da peça de trabalho: 25/32/40 toneladas Tamanho do chuck de 4 mandíbulas: 1600/1800 mm
Passo de velocidade do fuso: stepless Viagens no eixo X: 725mm
Ferramenta superior após a viagem: 600 mm Curso da Z-linha central: 8000mm
Cor do torno: personalizado Condição: Novos
Indústrias aplicáveis: Hotéis, lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábric Localização da sala de exposição: Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Espanha, África do Sul, Austrália
Componentes essenciais: Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão Espinha de perfuração ((mm): 85
Max. comprimento giratório (mm): 7800 milímetros Anos: 2021
Porto: Portos de China

Descrição de produto



Fornecedor especial Máquina de torno giratório de grande diâmetro de balanço para rolos grandes



¢ AL-2000Hx8000 ¢



Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 0



Descrição do produto



Aplicação:A cortar o grande rolo.



Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 1 Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 2



Acessórios de série:



 Acessórios opcionais:



  • 4 mandíbulas para carga pesada, para descarga independente
  • Descanso constante (mais de 3 M de comprimento)
  • Seguir o repouso (com mais de 3 m de comprimento)
  • Estacas elétricas
  • Centro morto de cauda
  • Post de ferramentas de 4 estações
  • Sistema de arrefecimento
  • Lâmpada de trabalho
  • Ferramentas e caixa de ferramentas
  • Cuneiras e parafusos de nivelamento
  • Manual de operação (em inglês)



  • Indicador digital de dois ou três eixos
  • Cuidado com o Chuck.
  • Proteção de postes de ferramentas
  • Proteção traseira contra salpicos
  • Mudança rápida do poste de ferramentas
  • Aparelhos de moagem



Parâmetro técnico:



Especificações Unidade AL-2000H AL-2500H
Max. Vira-te para a cama. mm 2000 2500
Max. balança sobre o deslizamento cruzado mm 1600 2200
Distância entre centros mm 3000 ~ 20000 3000 ~ 20000
Max. torque do cilindro N.m 80000 80000
Largura do leito mm 1600 (3 deslizamentos) 1600 (3 deslizamentos)
Capacidade de carga toneladas 32 32
Espinhas cónicas - 75° 75°
Diâmetro da válvula mm 1600/1800 1600/1800/2000
Faixa de velocidade do fuso RPM 0.8-160 (sem passo) 0.8-160 (sem passo)
Intervalo de alimentação longitudinal mm 0.125-48 (18) 0.125-48 (18)
Intervalo de alimentação cruzada mm 0.063-24 (18) 0.063-24 (18)
Fios métricos mm 2 a 40 2 a 40
Fio de polegada TPI 1 a 14 1 a 14
Fios de módulo MP 1.5-20 1.5-20
Viagem máxima do deslizamento transversal mm 725 800
Max. deslocamento do slide superior mm 600 600
Secção da haste da ferramenta mm 70x70 70x70
Diâmetro da pena do rabo mm 300 300
Viagem de penas de cauda mm 300 300
Pênis de cauda - 100, n.o 1:7 100, n.o 1:7
Velocidade de alimentação rápida do cavalo mm/min 3000 3000
Velocidade de alimentação rápida de penas de cauda mm/min 664 664
Potência do motor principal kW 75 75
Comprimento da máquina mm 13577~21577 13577~21577
Largura da máquina mm 2479 2515
Altura da máquina mm 2580 2655





Características:



Esta máquina de torno é um torno universal com capacidade de carga de 25/32/40 toneladas, após o uso de suporte de rolos e repouso constante, a capacidade de carga é de 40 toneladas.É adequado para ferramentas de aço de alta velocidade e aço de liga duraPara as peças de eixo de diferentes materiais, partes cilíndricas e em forma de disco, anel de giro externo, face de extremidade, ranhuras, corte, o perfurador, os cones internos e externos da rota,e a utilização do suporte de ferramentas superior (através da roda suspensa) para girar vários fios de comprimento inferior a 600 mm.



1.O leito do torno é uma estrutura de trilhos retangulares em forma de caixa integral, que é fundido em fundição única com ferro fundido de alta qualidade (HT300).a largura do carril de guia é de 1600 mm, a rigidez é boa e a capacidade anti-vibração é forte; A rectificação de precisão por máquinas de rectificação de guia importadas garante longa vida útil, alta precisão e boa retenção.

 2. O mecanismo de accionamento principal da máquina-ferramenta é accionado por um motor de corrente contínua de 75 kW. O rácio de velocidade total do modo de controlo de velocidade variável é de 1:22.2, 3passos de mudança de velocidade, e a relação de velocidade mecânica e elétrica é de 1:200O fuso obtém um intervalo de regulação da velocidade de 0,8 a 160 r/min.

3.O sistema de alimentação está ligado à unidade principal através da barra de luz, de modo que a alimentação esteja diretamente relacionada com a velocidade do fuso e a taxa de alimentação seja conveniente de selecionar.

4.A pluma de cauda é uma estrutura giratória, o que reduz o desgaste e o calor dos centros.

5.A máquina-ferramenta padrão equipada com tailstock elétrico móvel, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho.

6Esta série de máquinas-ferramentas fornece dois tipos de quadro central, ou seja, um quadro central fechado e um quadro central aberto.

7.Duas fileiras de racks de alta precisão são instaladas na frente e atrás da máquina, os racks dianteiros impulsiona a alimentação do carro para realizar o fio giratório,e a fila traseira de racks impulsiona o tailstock para movimento motorizado.

8.Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos de marcas famosas domésticas.A caixa de fuso adota uma estrutura simétrica para fazer a deformação térmica uniforme e evitar o deslocamento do centro do fusoPara reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.O fuso bem montado tem as características de baixa elevação de temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.



Detalhes da máquina:

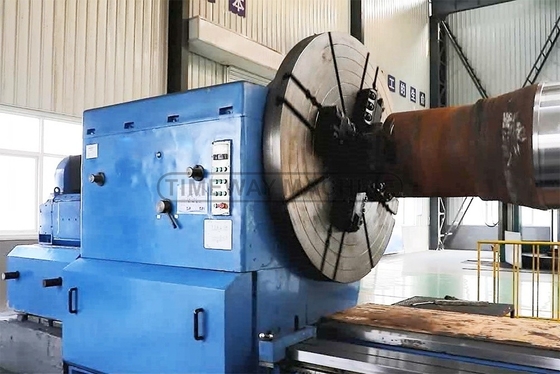

Caixa de fuso:

Para os tornos gigantes, o fuso através do diâmetro do orifício 85 mm, estrutura de caixa dividida, alta rigidez de contato; O fuso usando apoio dianteiro e traseiro tipo de apoio de dois pontos estrutura mecânica,para que os grandes tornos radial de execução e axial de execução, alta precisão de rotação, amortecimento de alta frequência e rectificação de precisão de engrenagens, alta precisão, funcionamento suave, baixo ruído.


Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 3

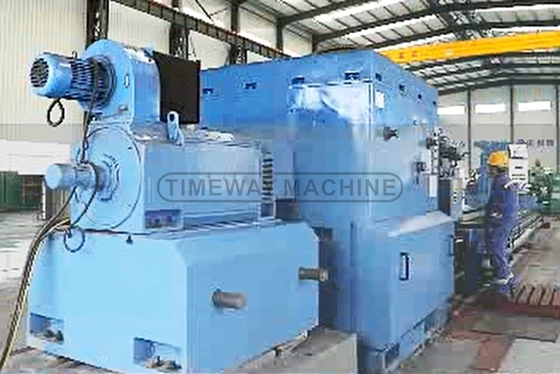

Motor principal de corrente contínua de 75 kW:



Os tornos pesados podem ganhar velocidade de fuso 0,8-160rpm com stepless, a estrutura de transmissão principal é accionada pelo motor principal DC 75KW,grande binário e forte força de rotação para o corte pesado, a velocidade do fuso é ajustada através do ajuste da pressão e do magnetismo.




Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 4

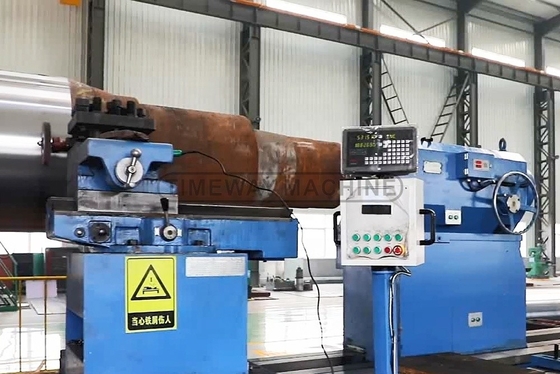

Transporte:



O sistema de alimentação do torno é ligado à unidade principal através da barra de luz, de modo que a alimentação está diretamente relacionada com a velocidade do fuso e a taxa de alimentação conveniente para selecionar.

Duas fileiras de suportes de alta precisão são instaladas na frente e atrás dos tornos gigantes pesados, os suportes dianteiros impulsionam a alimentação do carrinho para realizar a rotação de tornos,e o rack traseiro impulsiona o movimento motorizado inimigo.
Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 5

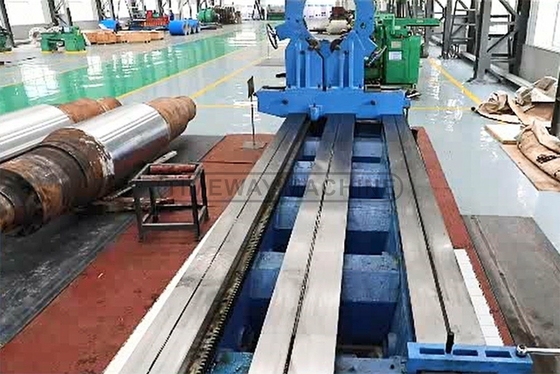

Três trilhos deslizantes:



A grande carga pesada adota a estrutura de três trilhos deslizantes, largura do leito é de até 1600mm, alta rigidez e forte antivibração para que a capacidade de carga 40tons.Os carris dos tornos são endurecidos de média frequência (HRC68)Assim, o trabalho pesado tem uma longa vida útil, alta rigidez e boa estabilidade.
Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 6





Cauda:



Alta rigidez e grande capacidade de carga.

Diâmetro da cauda: 400 mm

Ângulo cônico central: 75°

Distância efetiva do cavalo: 300 mm

Tração transversal do rabo: 15 mm
Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 7





Estabilidade constante e suporte de rolamento:



Os tornos gigantes são equipados com repouso constante, o suporte do rolo é opcional para escolha do cliente.
Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 8





Armário elétrico:



Disponibilidade clara do fio, marcação CE dos componentes elétricos.
Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 9





O site da Clinet:



Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 10



Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 11







Pronto para embarque:



Máquina de torno especial de viagem de eixo X de 725 mm para rolos grandes em oficinas de reparação de máquinas 12
