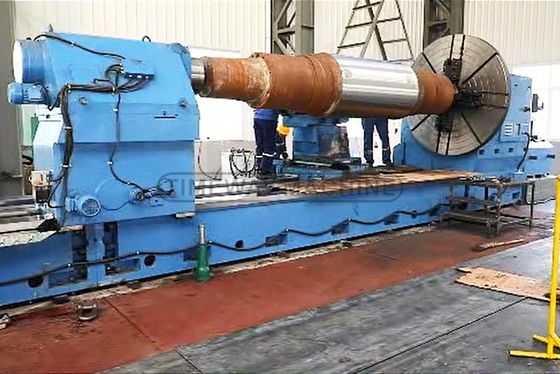

Alta rigidez 1 7 Fuso Taper 300mm Tailstock Quill Travel Tipo Gigante Torno Machine
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | AL-2500Hx8000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $300,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 5 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 8000 | Intervalo de velocidade do fuso (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 1600 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 75 |
| Voltagem: | 220V-440V | Dimensão ((L*W*H): | 18577x2515x2655mm |
| Peso (kg): | 36000 KG | Garantia: | 1 ano |
| Principais pontos de venda: | Duração de vida | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Cores: | como requisito |
| Tamanho do Chuck: | 1600/1800/2000 mm | Espinha Taper: | 1:7 |
| Capacidade de carga: | 25/32/40 toneladas | Diâmetro da pena do rabo: | 300/400mm |
| Curso transversal da corrediça: | 800 mm | Viagem longitudinal: | 8000mm |
| Viagem entre os postes superiores das ferramentas: | 600 mm | Viagem de penas de cauda: | 300 mm |
| Tamanho da secção da ferramenta: | 70x70mm | Condição: | Novos |
| Indústrias aplicáveis: | Usina, retalho, obras | Localização da sala de exposição: | Canadá, Turquia, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, México, Rússia |
| Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão | Max. comprimento giratório (mm): | 7800 milímetros |
| Espinha de perfuração ((mm): | 85 | Anos: | 2020 |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Características:
Esta máquina de torno é um torno universal com capacidade de carga de 25/32/40 toneladas, após o apoio de rolamento usado e repouso constante, carregando
A capacidade é de 40 toneladas. É adequado para ferramentas de aço de alta velocidade e de aço de liga dura.
Partidas cilíndricas e discosas, anel exterior giratório, face de extremo, ranhuras, corte,
A utilização de um porta-ferramentas superior (através da roda suspensa) para girar vários fios de comprimento inferior a 600 mm.
1.O leito de torno é uma estrutura de trilhos retangulares em forma de caixa integral, que é fundido em fundição única com fundição de alta qualidade
Após dois tratamentos de envelhecimento, a estabilidade é boa; a largura do carril de guia é de 1600 mm, a rigidez é de
O processo de moagem de precisão por máquinas de moagem de guias importadas garante uma longa vida útil,
precisão e boa retenção.
2O mecanismo de accionamento principal da máquina-ferramenta é accionado por um motor de corrente contínua de 75 kW. O rácio de velocidade total do modo de controlo de velocidade variável é de 1:22.2, 3 passos de mudança de velocidade, e a relação de velocidade mecânica e eléctrica é de 1:200. O fuso obtém um passo
Intervalo de regulação da velocidade de 0,8 a 160 r/min.
3.O sistema de alimentação está ligado ao motor principal através da barra de luz, de modo que a alimentação esteja directamente relacionada com a velocidade do fuso,
e a taxa de alimentação é conveniente de selecionar.
4A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
5- A máquina de torneamento equipada de modo padrão com uma cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho.
6A máquina de torno fornece dois tipos de quadro central, ou seja, um quadro central fechado e um quadro central aberto.
7.Duas fileiras de suportes de alta precisão são instaladas na frente e atrás da máquina, os suportes dianteiros conduzem a alimentação do carro para
Realizar a rotação do fio, e a fila traseira de racks impulsiona o tailstock para o movimento motorizado.
8.Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos nacionais de marcas famosas.
A caixa adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.
Para reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.
O fuso bem montado tem as características de baixa temperatura
elevação, pequena deformação térmica e alta precisão, o que faz o fuso manter uma precisão relativamente estável durante o longo prazo
operação.
Esta máquina de torno é um torno universal com capacidade de carga de 25/32/40 toneladas, após o apoio de rolamento usado e repouso constante, carregando
A capacidade é de 40 toneladas. É adequado para ferramentas de aço de alta velocidade e de aço de liga dura.
Partidas cilíndricas e discosas, anel exterior giratório, face de extremo, ranhuras, corte,
A utilização de um porta-ferramentas superior (através da roda suspensa) para girar vários fios de comprimento inferior a 600 mm.
1.O leito de torno é uma estrutura de trilhos retangulares em forma de caixa integral, que é fundido em fundição única com fundição de alta qualidade
Após dois tratamentos de envelhecimento, a estabilidade é boa; a largura do carril de guia é de 1600 mm, a rigidez é de
O processo de moagem de precisão por máquinas de moagem de guias importadas garante uma longa vida útil,
precisão e boa retenção.
2O mecanismo de accionamento principal da máquina-ferramenta é accionado por um motor de corrente contínua de 75 kW. O rácio de velocidade total do modo de controlo de velocidade variável é de 1:22.2, 3 passos de mudança de velocidade, e a relação de velocidade mecânica e eléctrica é de 1:200. O fuso obtém um passo
Intervalo de regulação da velocidade de 0,8 a 160 r/min.
3.O sistema de alimentação está ligado ao motor principal através da barra de luz, de modo que a alimentação esteja directamente relacionada com a velocidade do fuso,
e a taxa de alimentação é conveniente de selecionar.
4A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
5- A máquina de torneamento equipada de modo padrão com uma cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho.
6A máquina de torno fornece dois tipos de quadro central, ou seja, um quadro central fechado e um quadro central aberto.
7.Duas fileiras de suportes de alta precisão são instaladas na frente e atrás da máquina, os suportes dianteiros conduzem a alimentação do carro para
Realizar a rotação do fio, e a fila traseira de racks impulsiona o tailstock para o movimento motorizado.
8.Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos nacionais de marcas famosas.
A caixa adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.
Para reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.
O fuso bem montado tem as características de baixa temperatura
elevação, pequena deformação térmica e alta precisão, o que faz o fuso manter uma precisão relativamente estável durante o longo prazo
operação.
Especificações | Unidade | AL-2500H | AK-520 |
Max. Vira-te para a cama. | mm | 2500 | |
Max. balança sobre o deslizamento cruzado | mm | 2200 | 520 |
Distância entre centros | mm | 3000 ~ 20000 | 300 |
Max. torque do cilindro | N.m | 80000 | |
Largura do leito | mm | 1600 (3 deslizamentos) | |
Capacidade de carga | toneladas | 32 | |
Espinhas cónicas | - | 75° | |
Diâmetro da válvula | mm | 1600/1800/2000 | C8 |
Faixa de velocidade do fuso | RPM | 0.8-160 (sem passo) | 80 |
Intervalo de alimentação longitudinal | mm | 0.125-48 (18) | 1:20/86 |
Intervalo de alimentação cruzada | mm | 0.063-24 (18) | 25 a 2000 |
Fios métricos | mm | 2 a 40 | |
Fio de polegada | TPI | 1 a 14 | |
Fios de módulo | MP | 1.5-20 | |
Viagem máxima do deslizamento transversal | mm | 800 | |
Max. deslocamento do slide superior | mm | 600 | |
Secção da haste da ferramenta | mm | 70x70 | |
Diâmetro da pena do rabo | mm | 300 | |
Viagem de penas de cauda | mm | 300 | |
Pênis de cauda | - | 100, n.o 1:7 | |
Velocidade de alimentação rápida do cavalo | mm/min | 3000 | |
Velocidade de alimentação rápida de penas de cauda | mm/min | 664 | |
Potência do motor principal | kW | 75 | |
Comprimento da máquina | mm | 13577~21577 | |
Largura da máquina | mm | 2515 | |
Altura da máquina | mm | 2655 |
· 4 mandíbulas para carga pesada, para carga pesada e independente · Descanso constante (mais de 3 M de comprimento) · Seguir o repouso (com mais de 3 m de comprimento) · Eletricidade de movimentação · Centro morto da cauda · Post de ferramentas de 4 estações · Sistema de arrefecimento · Lâmpada de trabalho · Ferramentas e caixa de ferramentas · Quedas e parafusos de nivelamento · Manual de funcionamento (em inglês) | · Indicador digital de 2 ou 3 eixos · Guarda de chuque · Proteção de postes de ferramentas · Proteção traseira contra salpicos · Mudança rápida de postes de ferramentas · Fixação de moagem |

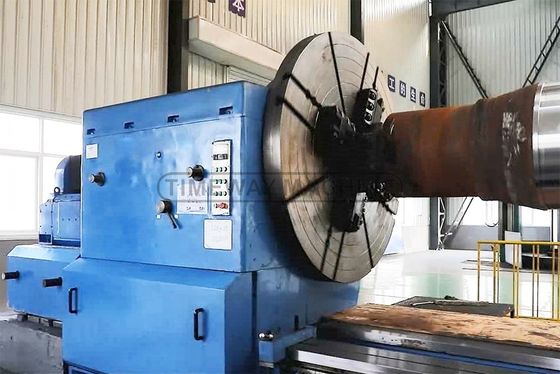

Caixa de fuso:
Para a máquina de torno, o fuso através do buraco
Diâmetro de 85 mm, estrutura de caixa dividida, elevada rigidez de contacto; o fuso que utiliza apoio dianteiro e traseiro de tipo de apoio de dois pontos
A estrutura mecânica, de modo que a corrida radial dos grandes tornos e a corrida axial, alta precisão de rotação.
e moagem de precisão de engrenagens, alta precisão, funcionamento suave, baixo ruído.
Diâmetro de 85 mm, estrutura de caixa dividida, elevada rigidez de contacto; o fuso que utiliza apoio dianteiro e traseiro de tipo de apoio de dois pontos
A estrutura mecânica, de modo que a corrida radial dos grandes tornos e a corrida axial, alta precisão de rotação.
e moagem de precisão de engrenagens, alta precisão, funcionamento suave, baixo ruído.

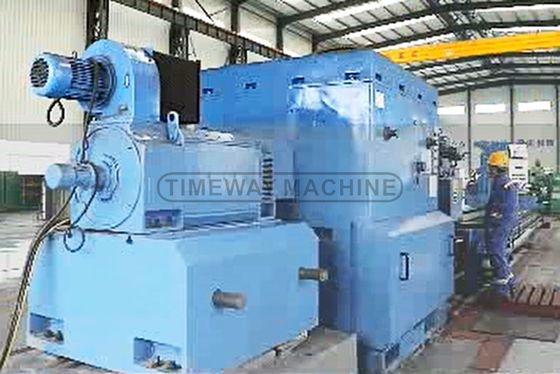

Motor principal DC de 75 kW:
Os tornos pesados podem ganhar velocidade do fuso
0.8-160 rpm com passo-a-passo, a estrutura da transmissão principal é accionada pelo motor principal DC 75 KW, grande binário e forte força de rotação para o corte de trabalho pesado,a velocidade do fuso é regulada através do ajuste da pressão e do magnetismo.
0.8-160 rpm com passo-a-passo, a estrutura da transmissão principal é accionada pelo motor principal DC 75 KW, grande binário e forte força de rotação para o corte de trabalho pesado,a velocidade do fuso é regulada através do ajuste da pressão e do magnetismo.

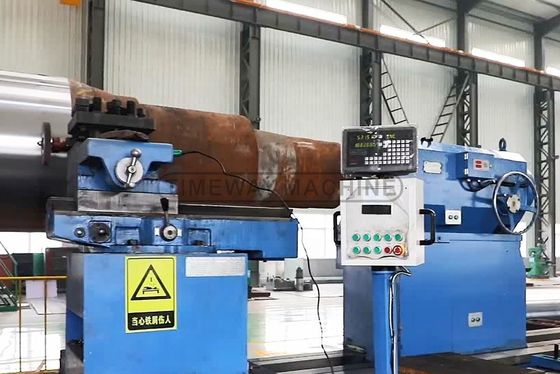

Transporte:
O sistema de alimentação dos tornos está ligado ao sistema principal
conduzir através da barra de luz, de modo que a alimentação está diretamente relacionada com a velocidade do fuso, e a taxa de alimentação convenient para selecionar.
Duas fileiras de suportes de alta precisão são instaladas na frente e atrás dos tornos gigantes pesados, os suportes dianteiros impulsionam o
A alimentação do carrinho para realizar a rotação de fios, e o rack traseiro impulsiona o movimento motorizado do inimigo.
conduzir através da barra de luz, de modo que a alimentação está diretamente relacionada com a velocidade do fuso, e a taxa de alimentação convenient para selecionar.
Duas fileiras de suportes de alta precisão são instaladas na frente e atrás dos tornos gigantes pesados, os suportes dianteiros impulsionam o
A alimentação do carrinho para realizar a rotação de fios, e o rack traseiro impulsiona o movimento motorizado do inimigo.

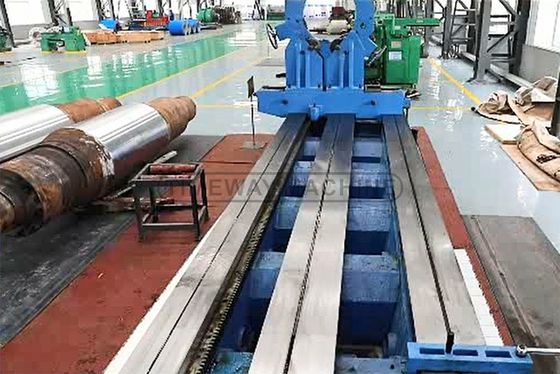

Três trilhos deslizantes:
A grande carga pesada adota a estrutura de três trilhos deslizantes, largura do leito é de até 1600 mm, alta rigidez e forte antivibração para que a capacidade de carga seja de 40 toneladas.Os carris dos tornos são endurecidos de média frequência (HRC68), e moído por moagem de carris importados
Assim, o trabalho pesado tem uma longa vida útil, alta rigidez e boa estabilidade.
Assim, o trabalho pesado tem uma longa vida útil, alta rigidez e boa estabilidade.

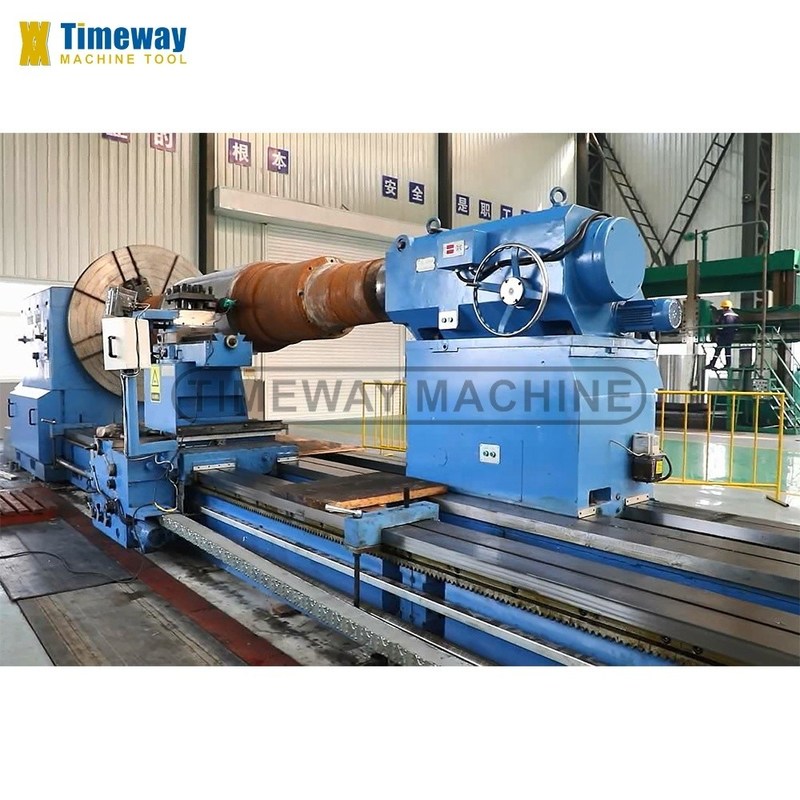

Cauda:
Alta rigidez e grande capacidade de carga.
Diâmetro da cauda: 400 mm
Ângulo cônico central: 75°
Distância efetiva do cavalo: 300 mm
Tração transversal do rabo: 15 mm
Diâmetro da cauda: 400 mm
Ângulo cônico central: 75°
Distância efetiva do cavalo: 300 mm
Tração transversal do rabo: 15 mm
Estabilidade constante e suporte de rolamento:
Os tornos gigantes são equipados com repouso constante, o suporte do rolo é opcional para escolha do cliente.
Armário elétrico:
Disponibilidade clara do fio, marcação CE dos componentes elétricos.
