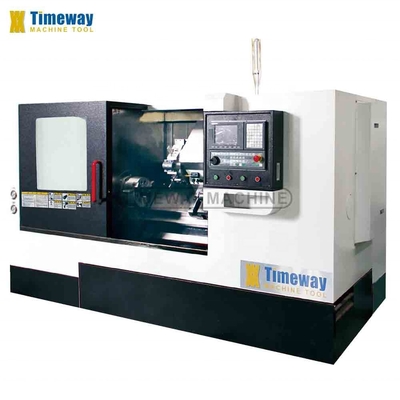

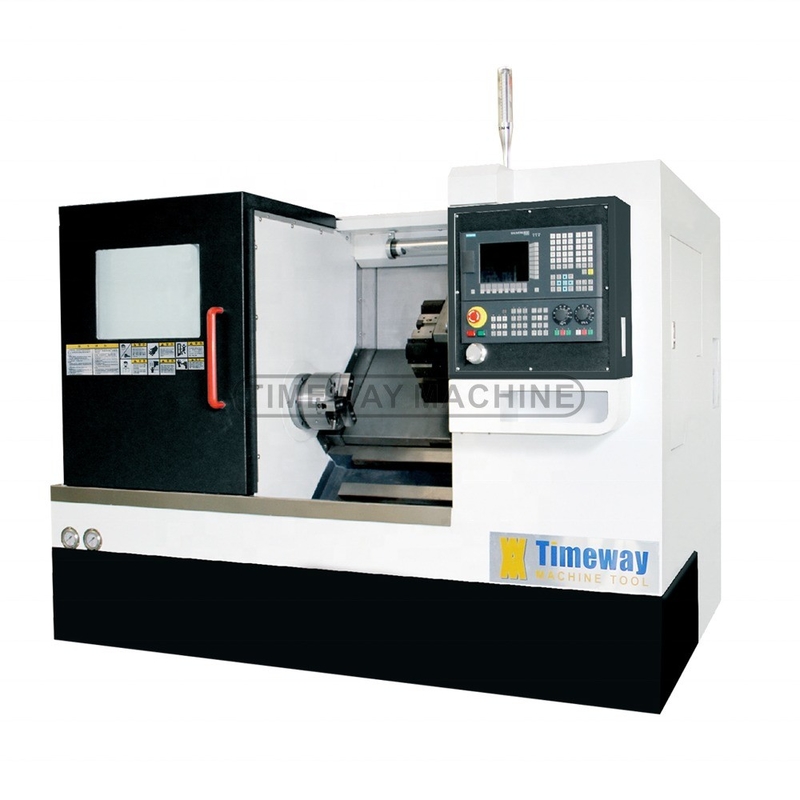

Ferramenta de rodapé CNC para peças pequenas e médias de alta precisão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | CK-32/CK-36/CK-45 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $35,000.00/sets 1-2 sets |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 210 |
|---|---|---|---|
| Estrutura: | Torno inclinado da cama | Capacidade de usinagem: | Carga média |
| Máximo Peso do Workpiece (quilogramas): | 500 | Largura da cama (mm): | 200 mm |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 210 milímetros | Viagem (Eixo Z) ((mm): | 450 mm |
| Precisão de posicionamento (mm): | ±0.003 | Repetitividade (X/Y/Z) (mm): | ±0.001 |
| Dimensão ((L*W*H): | 2600x1800x1600 | Voltagem: | 220V/380V |

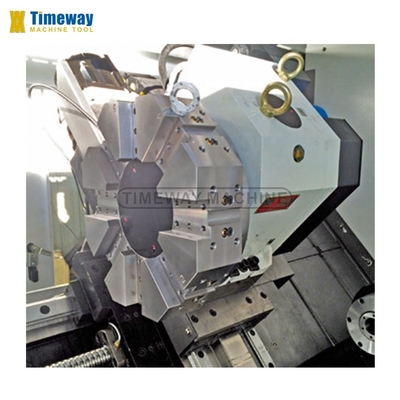

| Sistema de controlo CNC: | A SIEMENS | Estações de postes de ferramentas: | 8 |
| Peso (kg): | 2700 | Garantia: | 1 ano |
| Principais pontos de venda: | Multifuntcionais | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Intervalo de velocidade do fuso (rpm): | 30 - 2500 rpm | Curso (linha central) de Y (milímetros): | 500 MM |
| Espinha Taper: | ISO40, BT40, ISO30, BT50 | Torque de corte: | 2500 Nm |
| Velocidade de alimentação rápida ((mm/min): | 32 - 250 mm/min | Velocidade de alimentação (mm/min): | 32 - 320 mm/min |
| Min. Tempo de troca de ferramentas: | 0,7 | Balanço máximo sobre a cama: | 420 |
| Corrediça da cruz de Máximo Balanço Sobre: | 220 | Diâmetro de giro padrão: | 210 |
| Max.Diâmetro de rotação: | 320 | Comprimento de Max.Turning: | 350 |
| Velocidade do eixo: | 3500 | Nariz do eixo: | A2-5 |
| Furo de eixo: | 56 | Tamanho da válvula hidráulica: | 160 |
| Viagem cruzada (X): | 210 | ||
Descrição de produto
Descrição dos produtos
Características:
- O quê?A máquina adopta uma disposição inclinada a 45° e o leito é tubular, de estrutura oca, o que melhora muito a rigidez de curvatura e de torção da máquina durante o trabalho.após dois tratamentos de envelhecimento, a estabilidade da máquina é melhorada e a rigidez é elevada.- A elevada estabilidade da cama proporciona uma garantia poderosa para a alta precisão de toda a máquina.

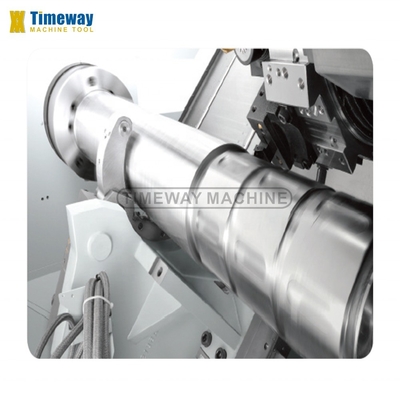

- O fuso da máquina é uma unidade de fuso independente. É equipado com rolamentos especiais de fuso de alta precisão. A lubrificação utiliza graxa especial de rolamento importada (KLUBER).Toda a unidade fuso tem pequena deformação térmica, boa estabilidade térmica, boa retenção de precisão e livre de manutenção.alta eficiência da unidade de fuso permite que toda a máquina para terminar o bruto e terminar a usinagem.

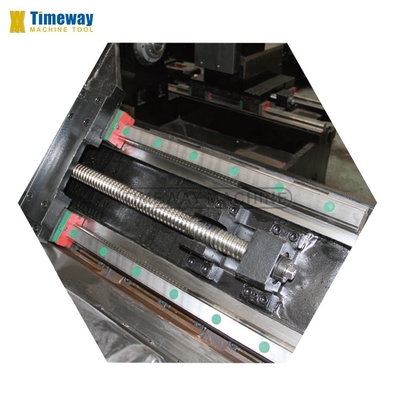

--- O sistema de alimentação é accionado pelo servomotor directamente, com boa rigidez e características dinâmicas.Melhorar muito a precisão de trabalho, completam o movimento e o posicionamento precisos e aumentam a resistência ao desgaste do
as partes móveis da máquina e aumentar a resistência ao impacto,para que o desempenho de toda a máquina possa manter a precisão do trilho de guia por um longo tempo e melhorar a vida útil da máquina.

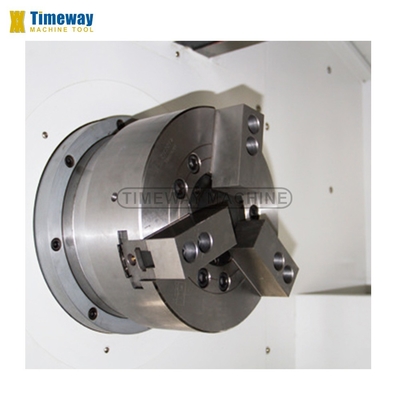

- Esta máquina está equipada com cilindro rotativo perfeito e tripla mandíbula.bomba hidráulica e várias válvulas hidráulicas são todos produtos de marca famosa com alta confiabilidade.
--- Esta máquina adota sistema de controlo numérico doméstico ou mundialmente conhecido de alta qualidade e confiável, servo digital de intercâmbio completo avançado, projeto avançado do sistema de controlo elétrico,Aplicação razoável de componentes elétricos, e a taxa de falha é minimizada em
produtos.
--- Esta máquina adota uma tampa protetora totalmente fechada.
--- A mangueira da cauda é acionada hidráulicamente, poupando tempo e esforço, e possui um dispositivo de movimentação e posicionamento para evitar erros de funcionamento,fornecer aos utilizadores uma garantia de segurança durante a operação e utilização.
--- Este torno CNC de função completa é adequado para o processamento de várias peças de eixo e disco com requisitos de alta precisão, alta dificuldade de processamento, muitos processos e produção em massa.Atualmente, esta máquina tem sido amplamente utilizada na indústria de motocicletas e na indústria de fabricação de automóveis.
- O fuso da máquina é uma unidade de fuso independente. É equipado com rolamentos especiais de fuso de alta precisão. A lubrificação utiliza graxa especial de rolamento importada (KLUBER).Toda a unidade fuso tem pequena deformação térmica, boa estabilidade térmica, boa retenção de precisão e livre de manutenção.alta eficiência da unidade de fuso permite que toda a máquina para terminar o bruto e terminar a usinagem.
--- O sistema de alimentação é accionado pelo servomotor directamente, com boa rigidez e características dinâmicas.Melhorar muito a precisão de trabalho, completam o movimento e o posicionamento precisos e aumentam a resistência ao desgaste do
as partes móveis da máquina e aumentar a resistência ao impacto,para que o desempenho de toda a máquina possa manter a precisão do trilho de guia por um longo tempo e melhorar a vida útil da máquina.
- Esta máquina está equipada com cilindro rotativo perfeito e tripla mandíbula.bomba hidráulica e várias válvulas hidráulicas são todos produtos de marca famosa com alta confiabilidade.
--- Esta máquina adota sistema de controlo numérico doméstico ou mundialmente conhecido de alta qualidade e confiável, servo digital de intercâmbio completo avançado, projeto avançado do sistema de controlo elétrico,Aplicação razoável de componentes elétricos, e a taxa de falha é minimizada em
produtos.
--- Esta máquina adota uma tampa protetora totalmente fechada.
--- A mangueira da cauda é acionada hidráulicamente, poupando tempo e esforço, e possui um dispositivo de movimentação e posicionamento para evitar erros de funcionamento,fornecer aos utilizadores uma garantia de segurança durante a operação e utilização.
--- Este torno CNC de função completa é adequado para o processamento de várias peças de eixo e disco com requisitos de alta precisão, alta dificuldade de processamento, muitos processos e produção em massa.Atualmente, esta máquina tem sido amplamente utilizada na indústria de motocicletas e na indústria de fabricação de automóveis.
Especificações | UNIT | CK-32 | CK-36 | CK-45 | ||
Max. Vira-te para a cama. | mm | 420 | 550 | 500 | ||
Max. balança sobre o deslizamento cruzado | mm | 220 | 220 | 220 | ||
Diâmetro de giro padrão | mm | 210 | 210 | 210 | ||
Diâmetro de rotação máximo | mm | 320 | 360 | 360 | ||
Duração máxima de rotação | mm | 350 | 500 | 750 | ||
Velocidade do fuso | RPM | 3500 | 3000 | 2500 | ||
Nas do fuso | A2-5 | A2-6 | A2-6 | |||
Furo de fuso | mm | 56 | 62 | 66 | ||
Tamanho da válvula hidráulica | mm | 160 | 200 | 200 | ||
Viagem cruzada (X) | mm | 210 | 230 | 220 | ||
Viagem longitudinal (Z) | mm | 450 | 600 | 850 | ||
Velocidade de alimentação rápida no eixo X/Z | m/min | 20/12 | 24 horas | 20/20 | ||
Tipo de poste de arrefecimento hidráulico | 80-8T | 80-8T | 80-8T | |||
Tamanho da secção da ferramenta | mm | 25×25/32 | 25x25/32 | 25x25/32 | ||
Diâmetro da pena do rabo | mm | 52 | 110 | 110 | ||
Viagem de penas de cauda | mm | 60 | 100 | 100 | ||
Pênis de cauda | MT4 | MT5 | MT4 | |||
Estrutura do leito | 45° Bec integral | 45° Cama integral | 45° Cama integral | |||
Tipo de guia | Linear/deslizante | Linear/deslizante | Linear/deslizante | |||
Potência do motor principal | kW | 7.5 | 11 | 7.5 | ||
Fornecimento de energia | KVA | 30 | 25 | 30 | ||
Dimensões da máquina (LxWxH) | mm | 2600x1800x1600 | 2900x1800x1750 | 2900x1800x1600 | ||
Peso da máquina | Quilos | 2700 | 3200 | 3200 | ||
·Sistema CNC FANUC 0i mate TD · 3 mandíbulas · 4 postes de ferramentas elétricas · Sistema de refrigeração, unidade de lubrificação automática · Unidade de iluminação · Mudança manual do tailstock · Guarda semi-fechada · Ferramentas gerais · Manuais do operador (edição em inglês) etc.. | ·Estação de 6 postes de ferramentas elétricas; · Ferramenta hidráulica sólida; · Barril hidráulico oco; · Estaca hidráulica. |
