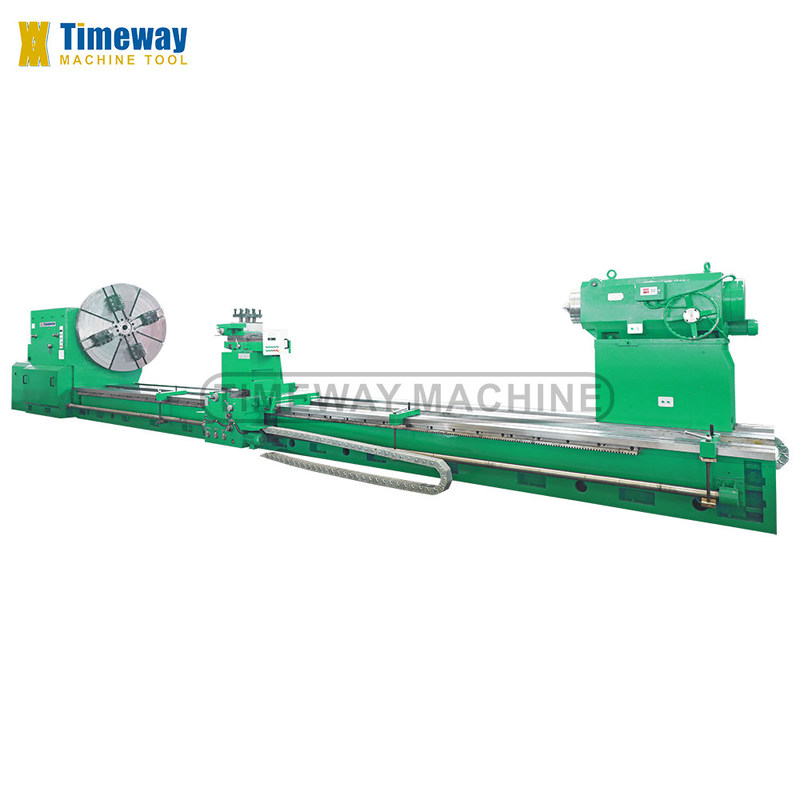

40 toneladas de tornos gigantes horizontais pesados de grande porte, com um balanço de 2200 mm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | Alteração do número de veículos |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $450,000.00/sets 1-1 sets |
| Detalhes da embalagem: | Palheta de madeira. |
| Habilidade da fonte: | 10 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 10000 | Intervalo de velocidade do fuso (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 1600 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 75 |
| Voltagem: | 220V-440V | Dimensão ((L*W*H): | 13577x2515x2655 mm |
| Peso (kg): | 40000kg | Garantia: | 1 ano |
| Principais pontos de venda: | Força de corte pesada | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | TPI: | 1-14 |
| Classificação automática: | Manual | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Tipo de produto: | Tornos horizontais pesados | Capacidade de carga: | 40tons |
| Corrediça da cruz de Máximo Balanço Sobre: | 2200 mm | Distância entre centros: | 3000-20000 mm |
| Max. torque do cilindro: | 80000N.m. | Largura da cama: | 1600 mm ((3 passos deslizantes) |
| Máximo Viagem da corrediça transversal: | 800 mm | Condição: | Novos |
| Indústrias aplicáveis: | Fabricação, Construção | Localização da sala de exposição: | Canadá, Estados Unidos, Itália, Alemanha, Brasil, Peru, México, Rússia, Espanha, Chile, Emirados Ára |
| Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão | Max. comprimento giratório (mm): | 9800 mm |
| Espinha de perfuração ((mm): | 85 | Anos: | 2020 |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Características:
1. O leito da máquina é uma estrutura de trilhos retangulares em forma de caixa integral, que é fundido em fundição de uma só vez com fundição de alta qualidade
Após dois tratamentos de envelhecimento, a estabilidade é boa; a largura do carril de guia é de 1600 mm, a rigidez é de
O processo de moagem de precisão por máquinas de moagem de guias importadas garante uma longa vida útil,
precisão e boa retenção.
2O mecanismo de accionamento principal da máquina-ferramenta é accionado por um motor de corrente contínua de 75 kW. O rácio de velocidade total do modo de controlo de velocidade variável é de 1:22.2, 3 passos de mudança de velocidade, e a relação de velocidade mecânica e eléctrica é de 1:200O fuso obtém um intervalo de regulação da velocidade de 0,8 a 160 r/min.
3O sistema de alimentação está ligado à unidade principal através da barra de luz, de modo que a alimentação está diretamente relacionada com a velocidade do fuso e a taxa de alimentação é conveniente de selecionar.
4A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
5. A máquina-ferramenta equipada de padrão com cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho.
6Esta série de máquinas-ferramentas fornece dois tipos de quadro central, ou seja, um quadro central fechado e um quadro central aberto.
7. Duas fileiras de suportes de alta precisão são instaladas na frente e atrás da máquina, os suportes dianteiros conduzem a alimentação do carro para
Realizar a rotação do fio, e a fila traseira de racks impulsiona o tailstock para o movimento motorizado.
8. Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos de marcas famosas domésticas.
A caixa adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.
Para reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.
O fuso bem montado tem as características de baixa temperatura
elevação, pequena deformação térmica e alta precisão, o que faz o fuso manter uma precisão relativamente estável durante o longo prazo
operação.
Após dois tratamentos de envelhecimento, a estabilidade é boa; a largura do carril de guia é de 1600 mm, a rigidez é de
O processo de moagem de precisão por máquinas de moagem de guias importadas garante uma longa vida útil,
precisão e boa retenção.
2O mecanismo de accionamento principal da máquina-ferramenta é accionado por um motor de corrente contínua de 75 kW. O rácio de velocidade total do modo de controlo de velocidade variável é de 1:22.2, 3 passos de mudança de velocidade, e a relação de velocidade mecânica e eléctrica é de 1:200O fuso obtém um intervalo de regulação da velocidade de 0,8 a 160 r/min.
3O sistema de alimentação está ligado à unidade principal através da barra de luz, de modo que a alimentação está diretamente relacionada com a velocidade do fuso e a taxa de alimentação é conveniente de selecionar.
4A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
5. A máquina-ferramenta equipada de padrão com cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho.
6Esta série de máquinas-ferramentas fornece dois tipos de quadro central, ou seja, um quadro central fechado e um quadro central aberto.
7. Duas fileiras de suportes de alta precisão são instaladas na frente e atrás da máquina, os suportes dianteiros conduzem a alimentação do carro para
Realizar a rotação do fio, e a fila traseira de racks impulsiona o tailstock para o movimento motorizado.
8. Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos de marcas famosas domésticas.
A caixa adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.
Para reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.
O fuso bem montado tem as características de baixa temperatura
elevação, pequena deformação térmica e alta precisão, o que faz o fuso manter uma precisão relativamente estável durante o longo prazo
operação.
Especificações | Unidade | AL-1600H | AL-2000H | AL-2500H | ||
Max. Vira-te para a cama. | mm | 1600 | 2000 | 2500 | ||
Max. balança sobre o deslizamento cruzado | mm | 1250 | 1600 | 2200 | ||
Distância entre centros | mm | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | ||
Max. torque do cilindro | N.m | 80000 | 80000 | 80000 | ||
Largura do leito | mm | 1600 (3 deslizamentos) | 1600 (3 deslizamentos) | 1600 (3 deslizamentos) | ||
Capacidade de carga | toneladas | 32 | 32 | 32 | ||
Espinhas cónicas | - | 75° | 75° | 75° | ||
Diâmetro da válvula | mm | 1600 | 1600/1800 | 1600/1800/2000 | ||
Faixa de velocidade do fuso | RPM | 0.8-160 (sem passo) | 0.8-160 (sem passo) | 0.8-160 (sem passo) | ||
Intervalo de alimentação longitudinal | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
Intervalo de alimentação cruzada | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) | ||
Fios métricos | mm | 2 a 40 | 2 a 40 | 2 a 40 | ||
Fio de polegada | TPI | 1 a 14 | 1 a 14 | 1 a 14 | ||
Fios de módulo | MP | 1.5-20 | 1.5-20 | 1.5-20 | ||
Viagem máxima do deslizamento transversal | mm | 725 | 725 | 800 | ||
Max. deslocamento do slide superior | mm | 600 | 600 | 600 | ||
Secção da haste da ferramenta | mm | 70x70 | 70x70 | 70x70 | ||
Diâmetro da pena do rabo | mm | 300 | 300 | 300 | ||
Viagem de penas de cauda | mm | 300 | 300 | 300 | ||
Pênis de cauda | - | 100, n.o 1:7 | 100, n.o 1:7 | 100, n.o 1:7 | ||
Velocidade de alimentação rápida do cavalo | mm/min | 3000 | 3000 | 3000 | ||
Velocidade de alimentação rápida de penas de cauda | mm/min | 664 | 664 | 664 | ||
Potência do motor principal | kW | 75 | 75 | 75 | ||
Comprimento da máquina | mm | 13577~21577 | 13577~21577 | 13577~21577 | ||
Largura da máquina | mm | 2479 | 2479 | 2515 | ||
Altura da máquina | mm | 2280 | 2580 | 2655 | ||
• 4 mandíbulas, com chuck independente • Descanse regularmente • Centro morto da cauda • Sistema de arrefecimento • Lâmpada de trabalho • Equipamento elétrico de movimentação • Ferramentas e caixa de ferramentas • Esferas e parafusos • Manual de utilização (em inglês) | • Placa facial • Indicador digital de 2 ou 3 eixos • Proteção de chuque • Proteção de postes de ferramentas • Proteção traseira contra salpicos • Suporte de rolamentos |

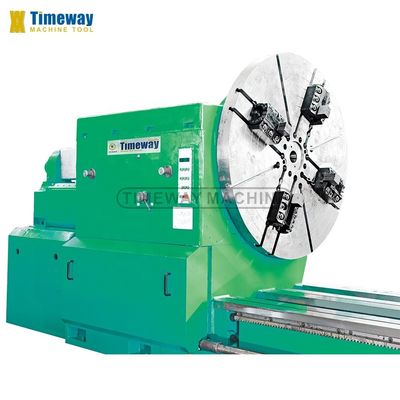

Caixa de fuso:
Para tornos gigantes, o fuso através do diâmetro do orifício 85 mm, estrutura de caixa dividida, alta rigidez de contato;
e do tipo de suporte traseiro estrutura mecânica de suporte de dois pontos, de modo que a saída radial e a saída axial dos grandes tornos,
precisão de rotação, amortecimento de alta frequência e rectificação de precisão das engrenagens, alta precisão, funcionamento suave, baixo ruído.
e do tipo de suporte traseiro estrutura mecânica de suporte de dois pontos, de modo que a saída radial e a saída axial dos grandes tornos,
precisão de rotação, amortecimento de alta frequência e rectificação de precisão das engrenagens, alta precisão, funcionamento suave, baixo ruído.

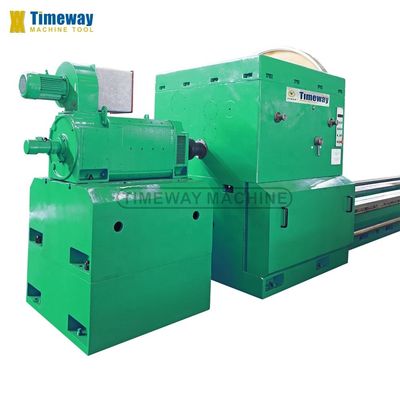

Motor principal de corrente contínua de 75 kW:
Os tornos pesados podem ganhar velocidade do fuso
0.8-160rpm com stepless, a estrutura da transmissão principal é acionada pelo motor principal DC 75KW, grande binário e forte giro
Força para o corte pesado, a velocidade do fuso é ajustada através do ajuste da pressão e do magnetismo.
0.8-160rpm com stepless, a estrutura da transmissão principal é acionada pelo motor principal DC 75KW, grande binário e forte giro
Força para o corte pesado, a velocidade do fuso é ajustada através do ajuste da pressão e do magnetismo.

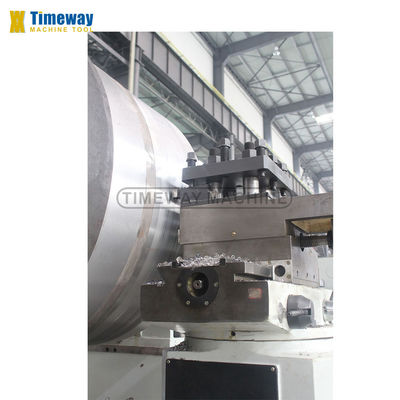

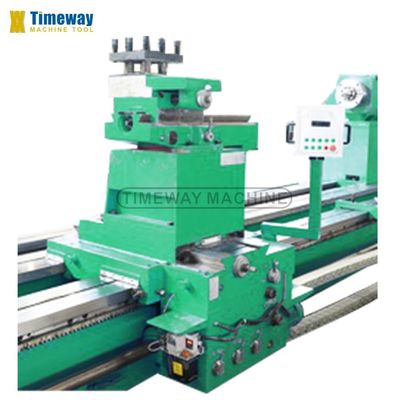

Transporte:
O sistema de alimentação do torno é ligado à unidade principal através da barra de luz, de modo que a alimentação está diretamente relacionada com a velocidade do eixo e a taxa de alimentação é conveniente para selecionar.
Duas fileiras de suportes de alta precisão são instaladas na frente e atrás dos tornos gigantes pesados, os suportes dianteiros impulsionam o
A alimentação do carrinho para realizar a rotação de fios, e o rack traseiro impulsiona o movimento motorizado do inimigo.
Duas fileiras de suportes de alta precisão são instaladas na frente e atrás dos tornos gigantes pesados, os suportes dianteiros impulsionam o
A alimentação do carrinho para realizar a rotação de fios, e o rack traseiro impulsiona o movimento motorizado do inimigo.
Três trilhos deslizantes:
A grande carga pesada adota a estrutura de três trilhos deslizantes, largura do leito é de até 1600 mm, alta rigidez e forte anti-vibração de modo que a capacidade de carga 40 toneladas.
Os trilhos dos tornos são endurecidos de média frequência (HRC68) e moídos por uma máquina de moagem de trilhos importada.
Os trilhos dos tornos são endurecidos de média frequência (HRC68) e moídos por uma máquina de moagem de trilhos importada.

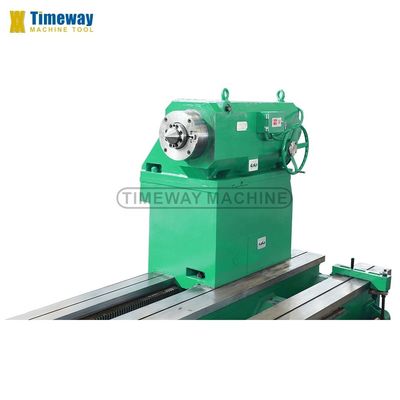

Cereais:
Alta rigidez e grande capacidade de carga.
Diâmetro da cauda: 400 mm
Ângulo cônico central: 75°
Distância efetiva do cavalo: 300 mm
Tração transversal do rabo: 15 mm
Diâmetro da cauda: 400 mm
Ângulo cônico central: 75°
Distância efetiva do cavalo: 300 mm
Tração transversal do rabo: 15 mm
Estabilidade constante e suporte de rolamento:
Os tornos gigantes são equipados com repouso constante, o suporte do rolo é opcional para escolha do cliente.
Armário elétrico:
Disponibilidade clara do fio, marcação CE dos componentes elétricos.
