Diâmetro de balanço máximo 1250mm Máquina de torno vertical CNC de coluna única VLK1250E
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMEWAY |
| Número do modelo: | VLK1250E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $110,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Paleta |
| Habilidade da fonte: | 300 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Tipo: | Vertical | Comprimento máximo da peça (mm): | 1000 |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Máximo Peso do Workpiece (quilogramas): | 5000 |
| Largura da cama (mm): | 1010 milímetros | Potência do motor do fuso ((kW): | 30 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 820 mm | Viagem (Eixo Z) ((mm): | 650 milímetros |
| Precisão de posicionamento (mm): | ± 0.02 | Repetitividade (X/Y/Z) (mm): | ± 0.01 |
| Dimensão ((L*W*H): | 4780x2570x4400 mm | Voltagem: | 380V/400V/440V |
| Sistema de controlo CNC: | A SIEMENS | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 11000 | Garantia: | 1 ano |
| Principais pontos de venda: | Fabricação flexível | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| CNC ou não: | CNC | Diâmetro de corte máximo: | 1250 mm |
| Altura máxima da peça de trabalho: | 1000 mm | Max. Peso da peça de trabalho: | 5000 kg |
| diâmetro do worktable: | 1010mm | Velocidade do eixo: | 1.25-200 rpm |
| Capacidade de energia: | 30 KVA | Sistema CNC: | Siemens 808d |
| Máximo Balanço Diâmetro (milímetros): | 1250 | Período de garantia: | 1 ano |
| Condição: | Novos | Indústrias aplicáveis: | Lojas do material de construção, oficinas de reparações da maquinaria |
| Localização da sala de exposição: | Estados Unidos, Itália, Alemanha, México, Rússia, Roménia, África do Sul, Austrália | Tipo de comercialização: | Produto ordinário |
| Componentes essenciais: | Rolamento, motor, bomba, engrenagem, PLC, embarcação de pressão, caixa de engrenagens | Max. comprimento giratório (mm): | 1000 |
| Velocidade máxima do eixo (rpm): | 200 rpm | Espinha de perfuração ((mm): | 251 |
| Porto: | Porto da China | ||
Descrição de produto

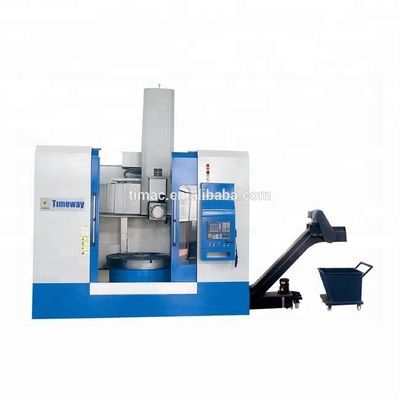

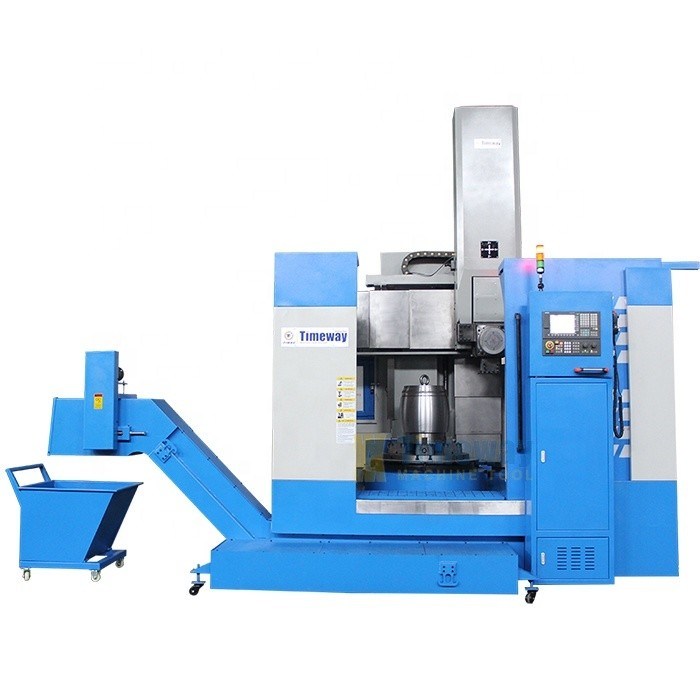

Torno CNC vertical de coluna única
VLK800E VLK1250E VLK1600E VLK2000
Resumo da máquina
- A máquina-ferramenta é adequada para o processamento de peças irregulares grandes e finas e pesadas; Não o erro de redondez da peça devido ao peso de inércia, garantir a precisão da redondez da peça.Devido ao peso da peça de trabalho, para que a peça de trabalho e a fixação possam garantir um tempo de carga e descarga de peça de trabalho fechado e curto e estabilidade.
- A coluna, a viga e o guiador de carvalho adotam a moagem após o apagamento, têm uma resistência ao desgaste super e prolongam a vida útil;atingir objectivos de protecção do ambiente.
Estrutura e características

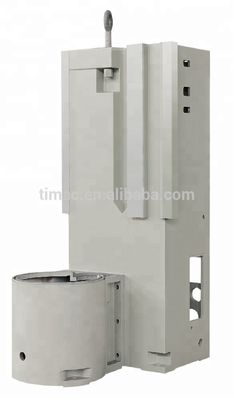

Coluna
| Coluna *A coluna adota o projeto de otimização da estrutura do tipo caixa e o endurecedor de layout razoável, a fim de realizar a boa estabilidade térmica, alta resistência e alta rigidez.
Largura do caminho de condução da coluna ((mm) VLK800E 1070 VLK1250E 1190 VLK1600E 1460 VLK2000E 1970 |

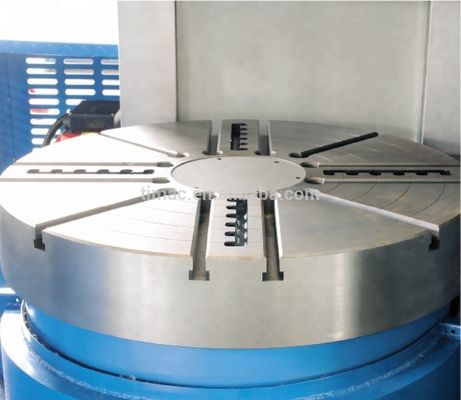

Tabela de trabalho

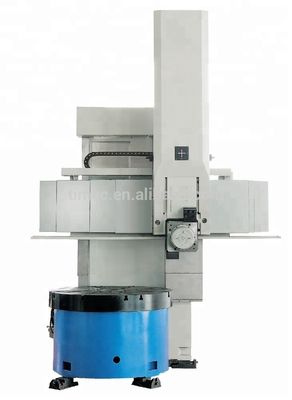

Unidade do fuso e viga
Unidade de alimentação
A alimentação horizontal do poste de ferramenta ((eixo X) e a alimentação vertical do carrinho ((eixo Z) são accionadas por um servomotor CA através do parafuso de esferas que conduz o redutor de velocidades,o redutor e o parafuso através da ligação de engate flexível, alta eficiência de transmissão, pequeno erro de transmissão, alta precisão de transmissão.
Sistema de accionamento principal
| Intervalo de velocidade do fuso (rpm)
| *A transmissão principal adota a transmissão de engrenagens, as engrenagens adotam material de alta resistência e processo de amortecimento e moagem, para que possa realizar força de corte de alta velocidade, alta precisão e taxa de transmissão,e reduzir a vibração e ruído da transmissão. *A transmissão principal é controlada por um servomotor de fuso horizontal, pode realizar quatro turnos de velocidade gradual, é adequado para processar todas as peças de trabalho de material,para perceber grande velocidade de mudança de eixo e grande torque de corte pesado, para cortes de baixa velocidade e pesados para peças de grande diâmetro e cortes de alta velocidade para peças de menor diâmetro. *As engrenagens grandes adotam aço ligado de alta qualidade, através de tratamento de amortecimento e sendo moídas por uma máquina de moagem de engrenagem de alta precisão, para reduzir o ruído do funcionamento do fuso. |
Quatro Estações de Ferramentas Elétricas
1. Alta precisão de posicionamento, grande força de aperto, grande capacidade de carga, estável e confiável.
2O único suporte de cortador de cauda de pomba, posicionamento mais preciso, maior força de aperto.
Armário elétrico
1. gabinete elétrico colocado diretamente dentro da coluna, de modo que a estrutura é mais compacta, poupar espaço.A ligação do armário elétrico para cama adotar a ligação de cabo especial.
2O gabinete elétrico está equipado com ar condicionado, segurança e padrão, para garantir a temperatura constante do controlador, a estabilidade do controlador.
Outros
Parâmetro técnico
| Especificações | Unidade | VLK800E | VLK1250E | VLK1600E | VLK2000E | |
| Capacidade | Diâmetro de rotação máximo | mm | 950 | 1250 | 1600 | 2000 |
| Diâmetro máximo de corte | mm | 800 | 1250 | 1600 | 2000 | |
| Altura máxima da peça de trabalho | mm | 800 | 1000 | 1000 | 1250 | |
| Peso máximo da peça de trabalho | Quilos | 2000 | 5000 | 8000 | 12000 | |
| Tabela de trabalho | Potência do motor principal | kW | 22 | 22 | 30 | 37 |
| Diâmetro da mesa de trabalho | mm | 800 | 1010 | 1400 | 1800 | |
| Torque máximo da mesa de trabalho | KN.m | 10 | 17.5 | 25 | 32 | |
| Intervalo de velocidade da mesa de trabalho | RPM | 2-320 | 1.25-200 | 1-160 | 4-125 | |
| Ferramenta | Número de estações de ferramentas | Pcs. | 4 | 4 | 4 | 4 |
| Secção da haste de ferramenta de Ferramenta de torneamento externa | mm | 32*40 | 32*40 | 32*40 | 32*40 | |
| Tipo de direcção |
| Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | |
| Eixo X/Z | Tamanho do parafuso de esfera do eixo X (dia.*screw pitch) | mm | 50*10 | 50*10 | 50*10 | 50*10 |
| Tamanho do parafuso de esferas do eixo Z (dia.*screw pitch) | mm | 50*10 | 50*10 | 50*10 | 50*10 | |
| Max. viagem ((X/Z) | mm | -20-550/650 | -20-800/650 | -20-1030/800 | -20-1150/800 | |
| Intervalo de alimentação ((X/Z) | mm | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | |
| Velocidade de alimentação rápida | mm/min | 2000 | 2000 | 2000 | 2000 | |
| Outros | Sistema CNC |
| Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D |
| Torque do servomotor ((X/Z) | N.m | 10 | 10 | 10 | 10 | |
| Capacidade | Qua | 30 | 37 | 45 | 52 | |
| Peso líquido da máquina | Quilos | 8500 | 11000 | 14500 | 18500 | |
| Dimensão da máquina - Não, não. | mm | 4300*2380*4290 | 4780*2570*4400 | 5630*3010*4660 | 5800*3685*4940 | |
Configuração padrão
- Sistema de lubrificação automática
- Escudo totalmente fechado
- Armário elétrico com ar condicionado
- Refrigerador de óleo de precisão
- Siemens 808D
- Removimento automático do chip (removimento lateral)
Configuração opcional
- Sistema CNC SIEMENS 828D
- Sistema CNC FANUC 0i-mate TD
- Acessórios especiais
Potência/torque do fuso
Dimensão da máquina
| Modelo | Comprimento ((L) | Largura ((B) | Altura ((H) |
| VLK800E | 4300 | 2380 | 4290 |
| VLK1250E | 4780 | 2570 | 4400 |
| VLK1600E | 5630 | 3010 | 4660 |
| VLK2000E | 5800 | 3685 | 4940 |
