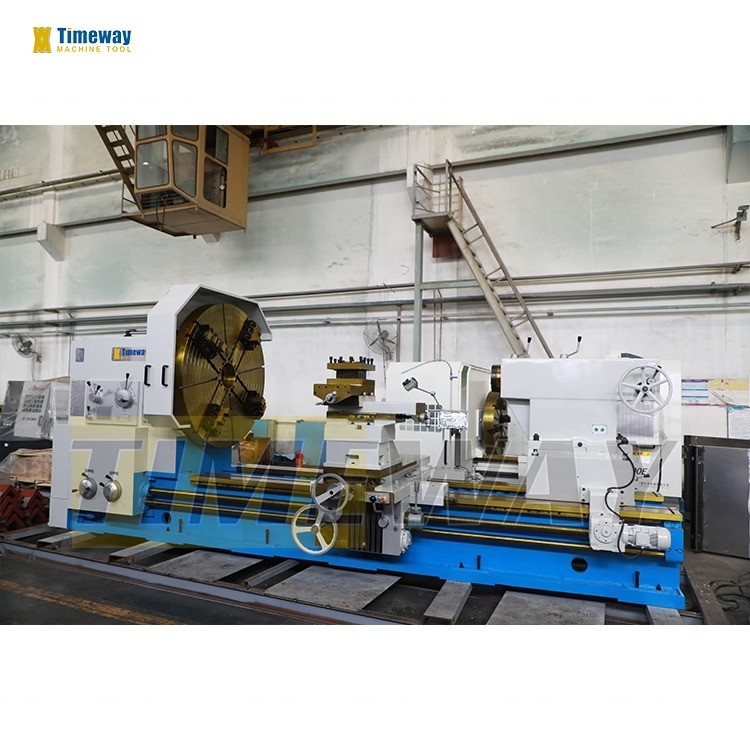

Tornos semiautomáticos de carga de alta precisão de 6000 kg para tornos horizontais
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | AL-1250Bx5M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $60,000.00/sets 1-2 sets |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 5000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 755 |
| Tipo: | Horizontal | Voltagem: | 220 V a 460 V |
| Dimensão ((L*W*H): | 8100x2150x1825 mm | Peso (kg): | 14000 KG |
| Garantia: | 1 ano | Principais pontos de venda: | Alta rigidez |
| Tipo de comercialização: | Produto quente 2021 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Máximo Peso do Workpiece (quilogramas): | 6000 | Espinha Taper: | Métrica 140 |
| Torque de corte: | 0 N.m | Velocidade de alimentação rápida ((mm/min): | 0 - 3740 mm/min |
| Velocidade de alimentação (mm/min): | 0 - 1870 mm/min | Estações de postes de ferramentas: | 8, 4, 6, 12 |
| Precisão de trabalho: | IT6 | A rugosidade da superfície: | Ra1,6um |
| Espaçamento das superfícies de ligação: | De peso superior a 20 g/m2 | Nível de tornos: | Menos de 0,04/1000 mm |
| Balanço máximo sobre a cama: | 1250 mm | Corrediça da cruz de Máximo Balanço Sobre: | 865MM |
| Portador de carga: | 6 000 kg | Velocidade de alimentação rápida longitudinal: | 3740 mm/min |
| Velocidade de alimentação rápida cruzada: | 1870 mm/min | Velocidade máxima de alimentação rápida do poste de ferramenta: | 935 mm/min |
Descrição de produto
Descrição dos produtos
Características- Não.
O torno horizontal é adequado para processar peças de grandes dimensões de fundições, aços e metais não ferrosos.e pode virar métrica vários fios internos e externosEstrutura madura: a máquina-ferramenta é sólida, rígida, de alta potência, de ampla gama de velocidades e capaz de cortar de alta velocidade e potência;Quando terminado, o erro de redondeza não é superior a 0,015 mm, o erro de grau do cilindro não é superior a 0,05 mm no comprimento de medição de 300 mm.Cama altamente rígida: A cama é feita de cama estrutural fundida.As costelas internas têm uma disposição razoável e alta rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.e as características dinâmicas, tais como o coeficiente de amortecimento do atrito, estão num estado óptimo, evitando assim a ocorrência de rastejamento a baixa velocidade.Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos de marcas famosas.A caixa de fuso adota uma estrutura simétrica para fazer a deformação térmica uniforme e evitar o deslocamento do centro do fusoPara reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.Melhorar a precisão e aumentar a rigidezOs engrenagens na cabeça são apagados e aterrados para garantir a transmissão precisa e baixo ruído.pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.Fuso padrão através do orifício para o orifício grande de 100 mm, e adotar o tipo de ligação do nariz do fuso A2-15,A precisão de escoamento do fuso é melhorA máquina-ferramenta pode ser usada para cortar a superfície cónica curta do motor pelo poste de ferramenta superior, e a superfície cónica longa pode ser girada pelo poste de ferramenta superior e pela alimentação longitudinal.Alta potência, alta rigidez e ampla gama de velocidades para cortes de alta velocidade e potência, gama de velocidades de 3,15-315 rpm com 33 velocidades.A máquina-ferramenta é uma máquina-ferramenta pesada com uma capacidade de carga máxima de 16 toneladas. Ele adota trilhos de guia retangulares largos com boa estabilidade e rigidez, largura do leito é de 1100 mm. A pluma da cauda é uma estrutura giratória, o que reduz o desgaste e o calor dos centros.O padrão de máquina-ferramenta equipada com uma parte de cauda móvel elétrica, reduzir a intensidade de trabalho do operador e melhorar a eficiência do trabalho.
Especificações | Unidade | AL-2000 |
Max. Vira-te para a cama. | mm | 2000 |
Max. balança sobre o deslizamento cruzado | mm | 1650 |
Distância entre centros | mm | Preço de transferência |
Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800/- |
Largura do leito | mm | 1100 |
Capacidade de carga | toneladas | 16 |
Nas do fuso | - | A2-15 |
Furo de fuso | mm | 100 |
Espinhas cónicas | - | Métrica 140 |
Faixa de velocidade do fuso | RPM | Para a frente: 3.15-315, para trás: 3.5-291 |
Passo de velocidade do fuso | passos | Para a frente: 21, para trás: 12 |
Tipo de alimentação do eixo X/Z | espécies | 56 |
Intervalo de alimentação | mm/r | Longitudinal:0.1-12; Cruz:0.05-6; post superior de ferramentas: 0.025-3 |
Variedade de fios métricos (tipos) | mm | 1-120 (44) |
Distribuição de fios de polegada (tipos) | TPI | 28-1/4 (31) |
Faixa de fios de módulo (tipos) | MP | 0.5-60 (45) |
Distribuição de fios de diâmetro (tipos) | DP | 1/2-56 (38) |
Distância entre o centro do fuso e a base da ferramenta | mm | 53 |
Ângulo de giro do poste da ferramenta | ° | ± 90° |
Viagem de deslizamento cruzado | mm | 900 |
Viagem do slide superior | mm | 360 |
Tamanho da secção da ferramenta | mm | 50x50 |
Alimentação do poste de ferramenta por gar | mm | 0.05 |
Diâmetro da pena do rabo | mm | 260 |
Viagem de penas de cauda | mm | 300 |
Pênis de cauda | - | Métrica 80 |
Potência do motor principal | kW | 30 |
Comprimento da máquina | mm | 6120/7120/8120/9120/11120/13120/15120/- |
Largura da máquina | mm | 2430 |
Altura da máquina | mm | 2580 |
· 4 mandíbulas de chuck independente · Descanso constante (mais de 3 M de comprimento) · Seguir o repouso (com mais de 3 m de comprimento) · Mudança manual do tailstock · Centro morto da cauda · Post de ferramentas de 4 estações · Sistema de arrefecimento · Lâmpada de trabalho · Ferramentas e caixa de ferramentas · Quedas e parafusos de nivelamento · Manual de funcionamento (em inglês) | · Placa facial · Indicador digital de 2 ou 3 eixos · Motor eléctrico · Guarda de chuque · Proteção de postes de ferramentas · Proteção traseira contra salpicos · Mudança rápida de postes de ferramentas · Fixação de moagem |
